什么是一次消諧器

一次消諧器(簡稱：消諧器）：與微機消諧裝置不同，是保護PT一次側的阻尼器件，用來消除電網中的諧振。其中上海聚仁電力的RXQ-760消諧器用于35KV電壓等級、RXQ-761消諧器用于10KV電壓等級

一次消諧器用途

6～35kV中性點不接地電網中的電磁式電壓互感器(以下簡稱PT)，當母線空載或出線較少時，因合閘充電或在運行時接地故障消除等原因的激發，會使電壓互感器過飽和，則可能產生鐵磁諧振過電壓。出現相對地電壓不穩定，接地指示誤動作，PT高壓保險絲熔斷等異常現象，嚴重時會導致PT燒毀，繼而引發其它事故。這種情況就需要安裝消諧器。

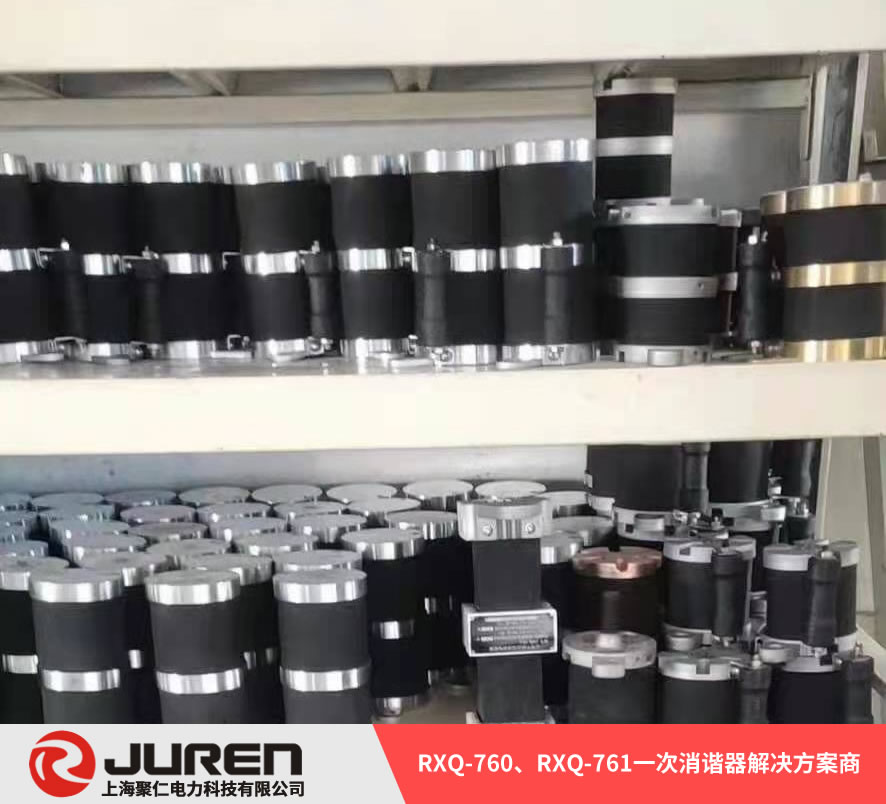

RXQ-760、761一次消諧器原理

其本質是一種高容量非線性電阻器，起阻尼與限流的作用。可以起到良好的限制電壓互感器鐵磁諧振的效果。 如果6～35kV電網中性點不接地，母線上Y0接線的PT一次繞組，成為該電網對地唯一金屬性通道。電網對地電容通過PT一次繞組有一個充放電的過渡過程。試驗測得此時常常有幅值達數安培的工頻半波涌流通過PT，此電流有可能將PT高壓熔絲熔斷。而安裝了消諧器后，這種涌流將得到有效抑制，高壓熔絲不再因為這種涌流而熔斷。

RXQ-760、761安裝方式

消諧器體積較小，可以采用垂直方式，也可以采用水平方式安裝，可以直接固定在壓變本體的螺桿上。也可以固定在壓變附近支架上。一次消諧器與周圍接地體的距離建議不少于2厘米。
