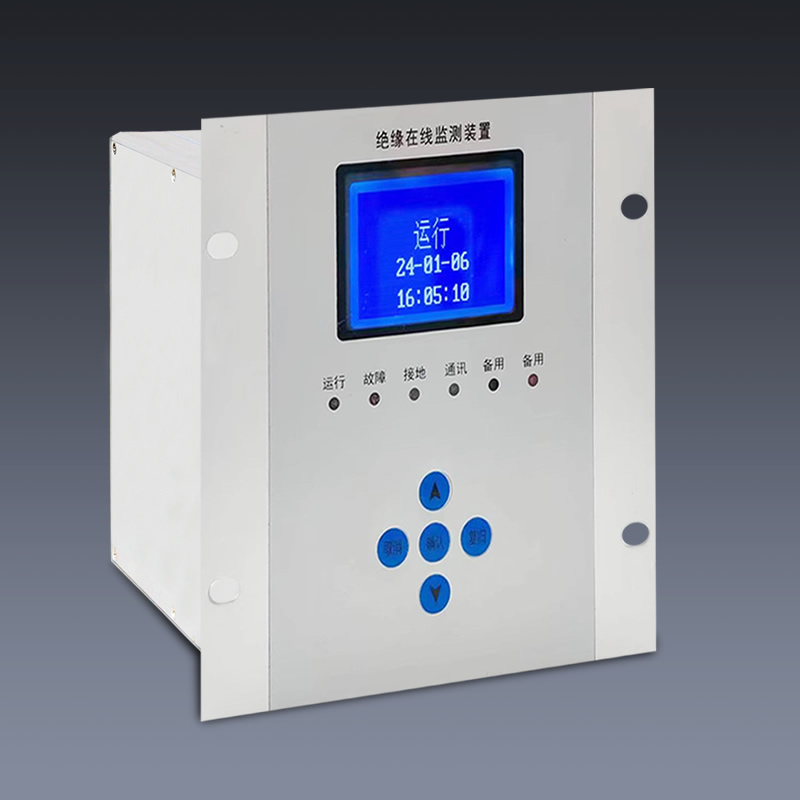

電網運行設備在線監測裝置是一種能夠在線監測高壓電力電纜絕緣狀態的裝置，絕緣在線監測裝置為診斷電纜早期缺陷和事故隱患、控制突發性絕緣事故、監測電氣設備絕緣性能的好壞提供了有效的信息，并直接影響設備的安全可靠運行。廣泛應用于0.4kV～35kV電力系統中，當診斷出運行設備故障時，指示燈、蜂鳴器同時報警、告警繼電器動作，以便于設備維護人員及時了解電纜線路絕緣狀態。并且，絕緣在線監測裝置還具有RS485通信接口，以便于與上位機進行通信。

●實時監測高壓電力電纜的泄露電流。
●實時監測高壓電力電纜的三相不平衡度。
●介質損耗實時監測及超值報警。
●電纜絕緣阻值實時監測及超值報警

項目	參數
工作電源	85~265VAC，120~370VDC
絕緣性能	外殼和端子間＞100MΩ
適用電壓等級	0.4～35KV
電流信號	Ix或In=70µA～700mA
電壓信號	Un=3V～300V
介質損耗	tanδ=-500%～500%
電容量	Cx=10pF～0.3µF
電容比值	Cx:Cn=1:1000～1000:1
阻性電流	Irp=10µA～10mA
容性電流/td>	Icp=100µA～300mA
相位	α=-180°～180°
頻率	45Hz～55Hz
泄漏電流測量范圍	50µA～20mA
工作溫度	-20℃～65℃
工作濕度	≤95%RH

●采用高精度微電流傳感器，能保證監測的精度和線性度。
●抗電磁沖擊及電網操作沖擊能力強。
●采用“同步測量、相對比較、趨勢判斷”的動態診斷機制，提高可靠性。
