• 概述

  BS-12時間繼電器采用靜態集成電路，作為輔助元件用于各種保護和自動控制的回路中，使被控制的元件得到可調的動作延時。具有精度高、功耗小、動作時間準確、整定直觀方便、范圍寬等特點，是替代電磁型時間繼電器的理想產品。

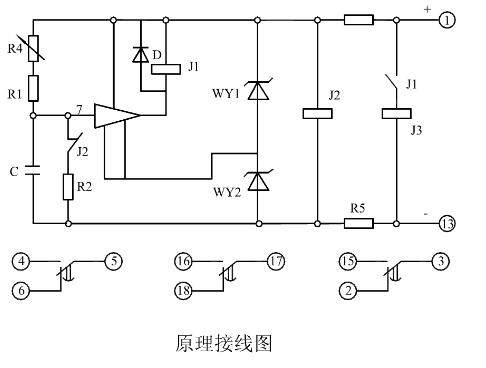

  原理圖

  BS-12時間繼電器由集成電路、電阻、電容及干簧繼電器等元件組成。當繼電器加入額定電壓時J2經降壓電阻R3、R5外附得到電壓而動作，使其動斷觸點打開，此時電容器C1經電位器及電阻（R4、R1）而充電，隨著充電時間的增長，7點電位將逐漸增高，當達到集成電路的驅動值時，從而使集成電路驅動干簧繼電器J1并接通輸出繼電器J3，這樣就使被控制的電路按一定的延時接通。繼電器延時的調整是靠改變電位器R4來實現，其延時的獲得是靠電容器充電來實現。



  整定參數表

  型號		延時范圍	時間一致性	電源類型
  BS-11		0.15~1.5S	0.06S	AC/DC：24V、48V、110V、220V（直流220V應外附電阻）
  BS-12		1~5S	0.12S	AC/DC：24V、48V、110V、220V（直流220V應外附電阻）
  BS-13		2~10S	0.25S	AC/DC：24V、48V、110V、220V（直流220V應外附電阻）
  BS-14		4~20S	0.5S	AC/DC：24V、48V、110V、220V（直流220V應外附電阻）

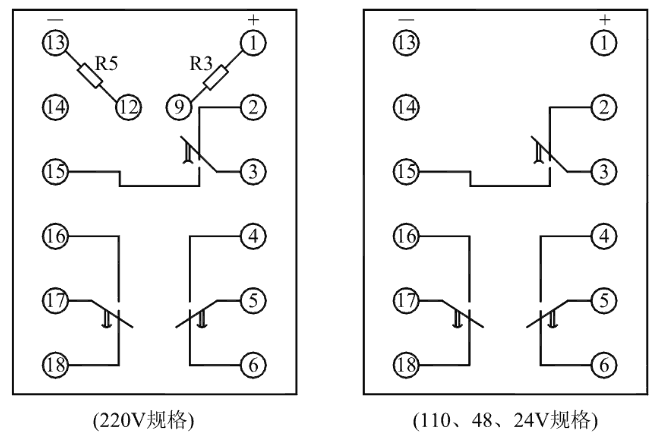

  接線圖



  主要特點









  導軌安裝結構



  凸出固定式安裝結構



  凸出插拔式安裝結構



  嵌入插拔式安裝結構
