• 概述

  SS-54/C時間繼電器適用于電力系統繼電保護、控制回路或工業控制中作為延時控制元件之用。SS-54/C采用靜態集成電路，具有精度高、動作準確、可靠性高等特點。

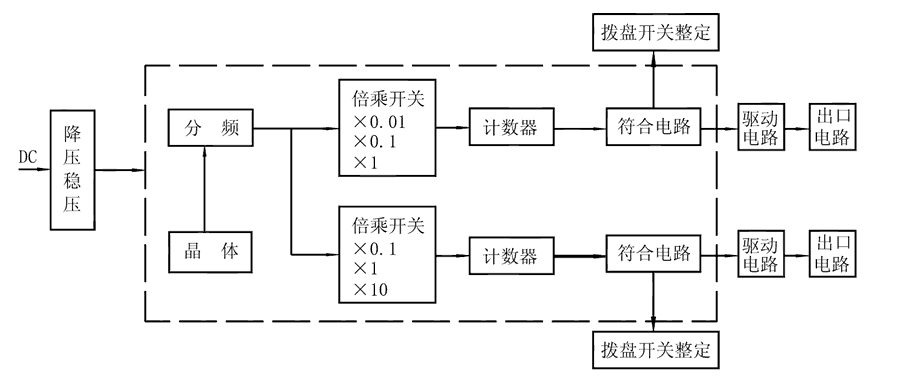

  SS-54/C原理圖

  SS-54/C時間繼電器由COMS集成電路構成邏輯電路，用晶振經分頻計數，由二位數字撥盤整定延時值，為方便地?cái)U(kuò)大延時范圍，由倍乘開關將延時值×0.1、×1、×10，且繼電器具有兩路獨立的延時回路，可分別整定。接通繼電器電源，晶體振蕩器產生標準時基信號，經分頻后按整定要求輸入計數器，當計數值達到撥盤開關置數時，符合輸出，驅動出口中間繼電器，完成延時功能。且繼電器還具有發光指示，在延時過程中以0.5Hz頻率閃亮，當延時結束時持續閃亮。

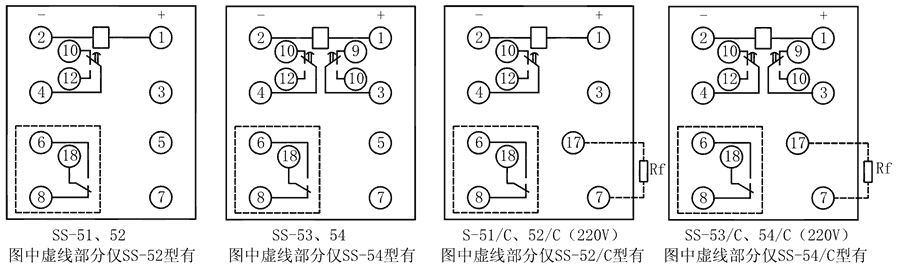

  接線圖



  主要特點









  SS-54/C安裝結構
