• 概述

  DY-36/D電壓繼電器為低電壓繼電器，主要用于電力系統繼電保護線路中，作為低電壓閉鎖的動作元件。

  DY-36/D產品的結構及其特點

  為插拔式結構，嵌入式安裝，并有透明的塑料外罩，可以方便地觀察繼電器的電壓整定值及規格，安裝方式亦為凸出式安裝。插拔式結構便于調整和維修，繼電器出廠時，工廠提供安裝和接線的成套零件及按合同供給的備品備件。

  DY-36/D動作原理

  ■采用整流型原理，磁系統有兩個線圈，線圈出頭接在整流橋輸出端，兩個整流橋輸入端接在底座端子②、⑥、④、⑧上，用戶可根據需要串、并聯，因而可使DY-36/D電壓繼電器整定范圍變化一倍。
  ■繼電器銘牌的刻度值及額定值是線圈并聯時的，轉動刻度盤上的指針，以改變游絲的機械反作用力矩，從而可以改變繼電器的動作值。

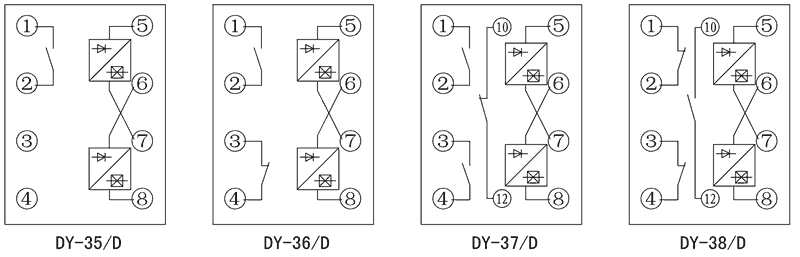

  接線圖



  DY-36/D技術參數

  額定參數
  直流額定電壓	48V、110V、220V可選
  交流額定電壓	48V、110V、220V可選
  低電壓動作時間	<0.15s
  功耗	<5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  DY-36/D調試方法

  ■可動系統的軸向活動量在0.15～0.3mm之間。
  ■動片與磁極間的氣隙，應當保證繼電器在規定的任何情況下，動片和磁極不得相碰。
  ■具有動合觸點和動斷觸點的繼電器，在動作過程中，橋形觸點不得同時接觸一動合靜觸點和一動斷靜觸點。
  ■當指針由第一刻度值旋向最終刻度值時，游絲各圈不得相碰。
  ■DY-36/D繼電器動作時，橋形觸點應在靜觸點的中心線上滑動，公差±1mm，動、靜觸點總氣隙不小于2mm。
  ■靜觸點和限制片之間的距離不大于0.3mm。
  ■不宜潤滑繼電器的軸和軸承。
  ■不允許用砂紙或其它粗糙材料清潔觸點，宜用鋒利的刀刃或清潔的細磨石清潔觸點，然后用清潔的柔軟的布片擦干凈，避免用手指接觸觸點。

  主要特點









  導軌安裝結構



  DY-36/D凸出式固定結構



  DY-36/D凸出式插拔結構



  DY-36/D嵌入式插拔結構
