• DZJ-20/1420概述

  DZJ-20/1420繼電器屬于交流中間繼電器，是一種輔助繼電器，用于交流操作的各種保護和自動控制裝置中以增加觸點數量和觸點容量。額定電壓為：交流36V、100V、110V、127V、220V等可選。

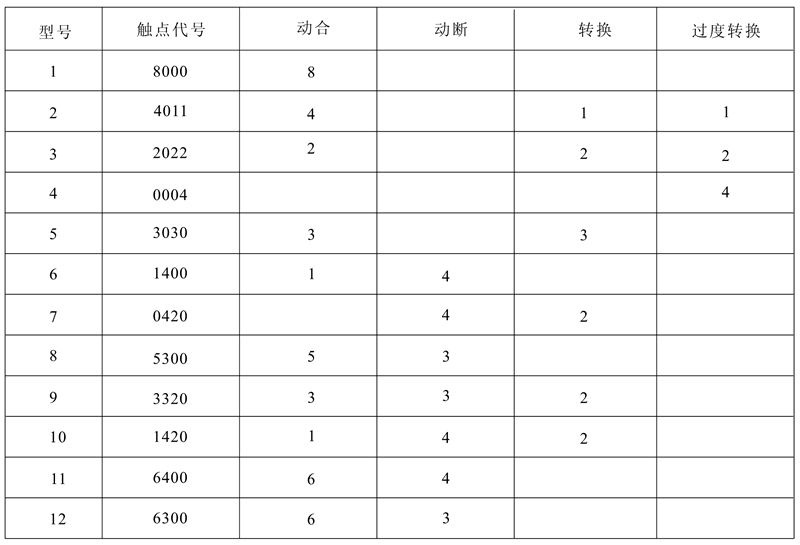

  DZJ-20/1420觸點形式及數量


  技術參數

  ●額定電壓：交流36V、100V、110V、127V、220V。
  ●動作電壓：不大于80％的額定電壓。
  ●返回電壓：不小于5％額定電壓。
  ●動作時間：不大于0.06s。
  ●返回時間：不大于0.06s。
  ●功率消耗：不大于5W。
  ●絕緣電阻：不小于300MΩ（在交變濕熱條件下，不小于4MΩ)
  ●熱性能：當周圍環境溫度為40℃時，繼電器電壓工作（或電流保持）繞組應能長期承受110％ 額定工作電壓（或額定保持電流）值，其允許溫升應不超過65℃。
  ●觸點長期允許接通電流：5A。
  ●觸點斷開容量：在直流有感回路(τ=5ms)，U≤250V，I≤1A，為50W；在交流(cosφ= 0.4)回路，U≤250V，I≤1A為250VA。
  ●電壽命：5×10³次。
  ●機械壽命：2.5×10⁴次。

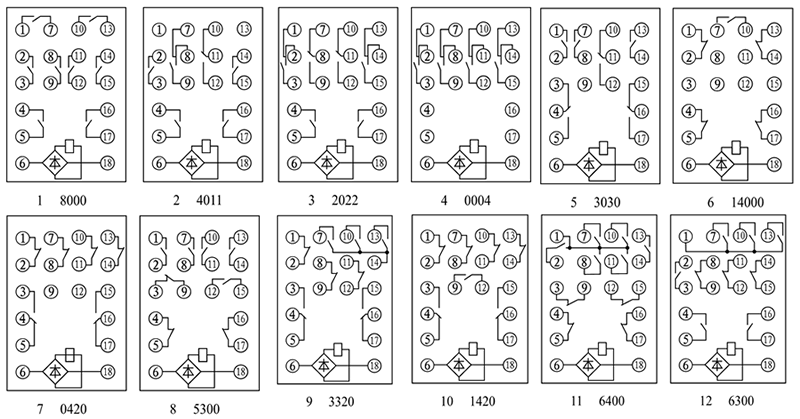

  DZJ-20/1420端子接線圖


  DZJ-20/1420調試方法

  1、動觸點與靜觸點間隙不小于2mm。
  2、動合觸點閉合后的壓力不小于0.1N，動斷觸點壓力不小于0.08N，調整動觸點的壓力可改變吸合及釋放電壓數值。
  DZJ-20/1420板前接線


  DZJ-20/1420板后接線
