• 概述

  HAVD-B-4H抗晃電繼電器又稱為防晃電繼電器，主要用于保證重要電動機在電源故障情況下能順利自啟動，當電機有失電時，在0~9.99S（可調）時間內，輸出接點保持閉合狀態，若故障為晃電，則恢復供電后通過本接點構成的自保持回路，電機重新啟動；若故障為性故障，則接點延時斷開。

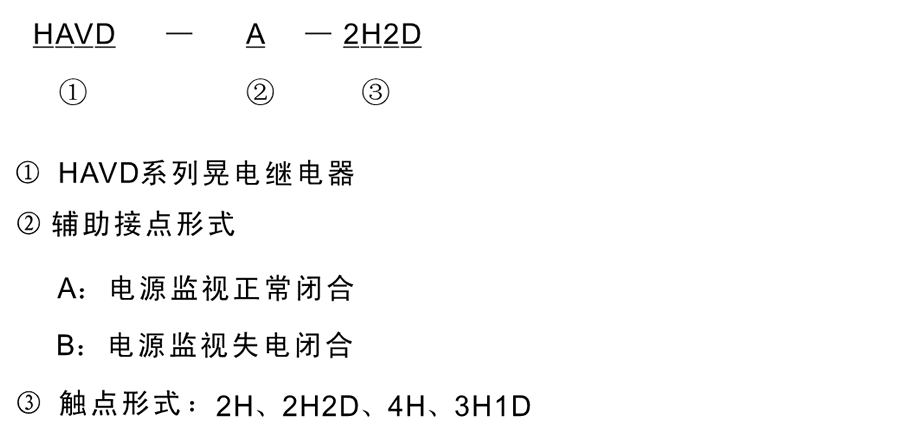

  型號及含義



  HAVD-B-4H接點類型和觸點形式

  型號	輔助接點類型	觸點形式	額定電壓
  HAVD-A-2H	電源監視正常閉合	2常開	220VAC
  HAVD-A-2H2D	電源監視正常閉合	2常開2常閉	220VAC
  HAVD-A-4H	電源監視正常閉合	4常開	220VAC
  HAVD-A-3H1D	電源監視正常閉合	3常開1常閉	220VAC
  HAVD-B-2H	電源監視失電閉合	2常開	220VAC
  HAVD-B-2H2D	電源監視失電閉合	2常開2常閉	220VAC
  HAVD-B-4H	電源監視失電閉合	4常開	220VAC
  HAVD-B-3H1D	電源監視失電閉合	3常開1常閉	220VAC

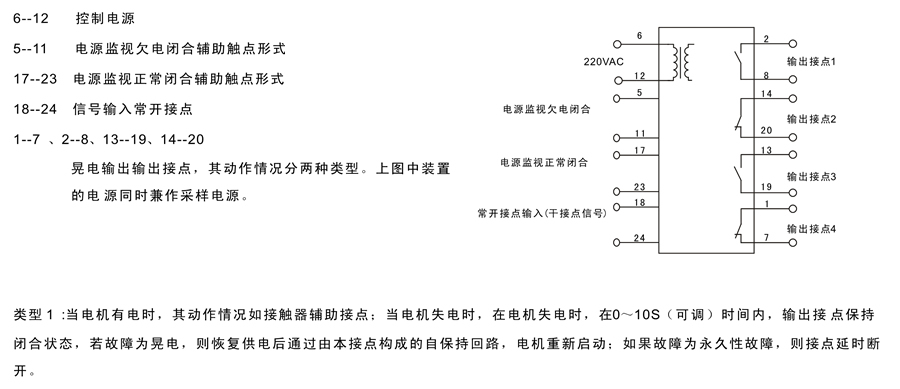

  HAVD-B-4H內部接線圖



  HAVD-B-4H技術參數

  主要參數
  額定電壓	220VAC±10%
  適用范圍	工頻晃電再啟動和變頻晃電再啟動
  動作時間	0~9.99S
  安裝方式	35mm導軌安裝
  功耗	≤5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  企業實拍



  主要特點









  導軌安裝結構
