• 概述

  HBBZS-222S/2中間繼電器為低電流啟動中間繼電器，主要應用于開關跳、合位監視、電源監視回路中，特別適合于新型的電子式開關回路，本產品具備啟動電流小、啟動線圈內阻大、交直流通用的工作電壓的特點，采用導軌式安裝方式，體積小巧，節省空間。

  HBBZS-222S/2主要特點

  ●采用導軌式安裝結構，體積小，安裝方便。
  ●HBBZS-222S/2中間繼電器的跳位、合位采用電子光隔啟動，啟動電流小、內阻大、交直流通用。
  ●輔助電源交直流通用。
  ●帶S的中間繼電器，即繼電的電源或啟動線圈失電后，繼電器延時返回。
  ●不帶S的繼電器不具備延時返回功能，具有瞬時動作，電源斷開后立刻返回。
  ●采用多個進口小型密封繼電器組成，功耗低發熱小、動作時間快。
  ●觸點容量大。

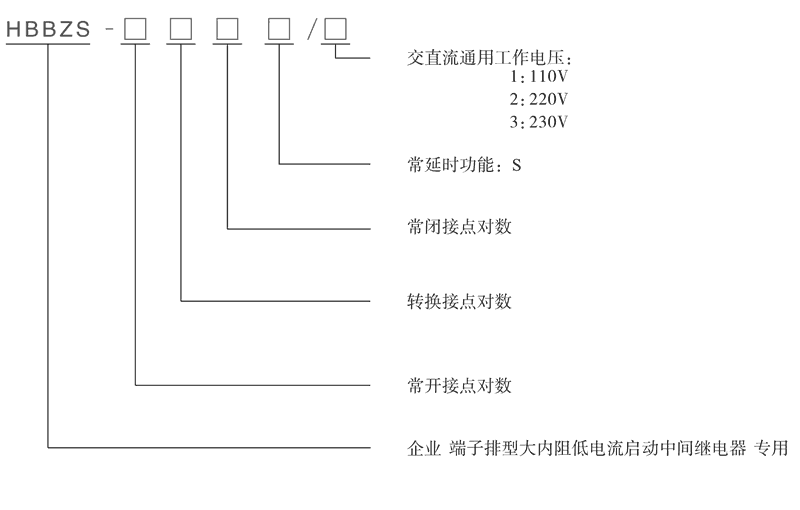

  型號及含義



  HBBZS-222S/2觸點形式及工作電壓

  型號	觸點形式	是否延時	啟動電流	工作電壓
  HBBZS-120	1常開2轉換	不帶延時	<1mA	AC/DC：110V、220V、230V
  HBBZS-120S	1常開2轉換	帶延時	<1mA	DC：220V
  HBBZS-303	3常開3常閉	不帶延時	<1mA	DC：220V
  HBBZS-303S	3常開3常閉	帶延時	<1mA	DC：220V
  HBBZS-400	4常開	不帶延時	<1mA	DC：220V
  HBBZS-400S	4常開	帶延時	<1mA	DC：220V
  HBBZS-600	6常開	不帶延時	<1mA	DC：220V
  HBBZS-600S	6常開	帶延時	<1mA	DC：220V
  HBBZS-004	4常閉	不帶延時	<1mA	DC：220V
  HBBZS-004S	4常閉	帶延時	<1mA	DC：220V
  HBBZS-006	6常閉	不帶延時	<1mA	DC：220V
  HBBZS-006S	6常閉	帶延時	<1mA	DC：220V
  HBBZS-202	2常開2常閉	不帶延時	<1mA	DC：220V
  HBBZS-202S	2常開2常閉	帶延時	<1mA	DC：220V
  HBBZS-204	2常開4常閉	不帶延時	<1mA	DC：220V
  HBBZS-204S	2常開4常閉	帶延時	<1mA	DC：220V
  HBBZS-222	2常開2轉換2常閉	不帶延時	<1mA	DC：220V
  HBBZS-222S	2常開2轉換2常閉	帶延時	<1mA	DC：220V
  HBBZS-402	4常2常閉	不帶延時	<1mA	DC：220V
  HBBZS-402S	4常開2常閉	帶延時	<1mA	DC：220V
  HBBZS-404	4常4常閉	不帶延時	<1mA	DC：220V
  HBBZS-404S	4常開4常閉	帶延時	<1mA	DC：220V
  HBBZS-800	8常開	不帶延時	<1mA	DC：220V
  HBBZS-800S	8常開	帶延時	<1mA	DC：220V
  HBBZS-008	8常閉	不帶延時	<1mA	DC：220V
  HBBZS-008S	8常閉	帶延時	<1mA	DC：220V

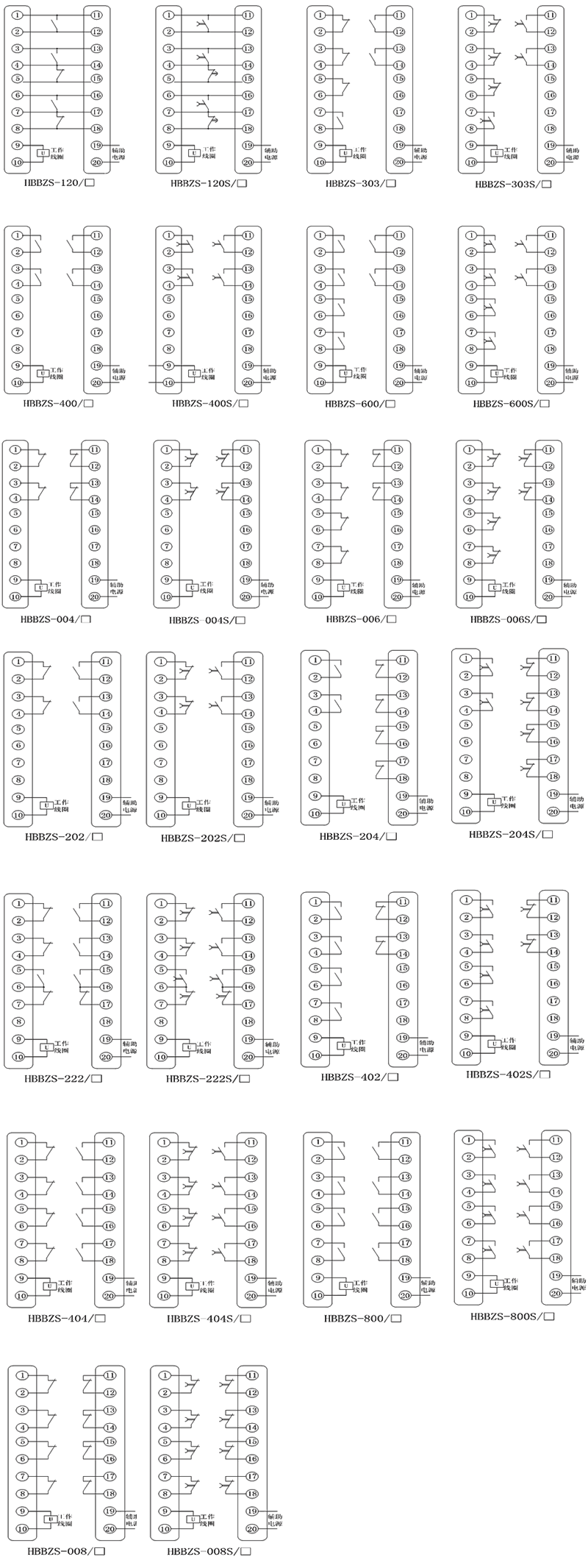

  HBBZS-222S/2內部接線圖



  企業實拍

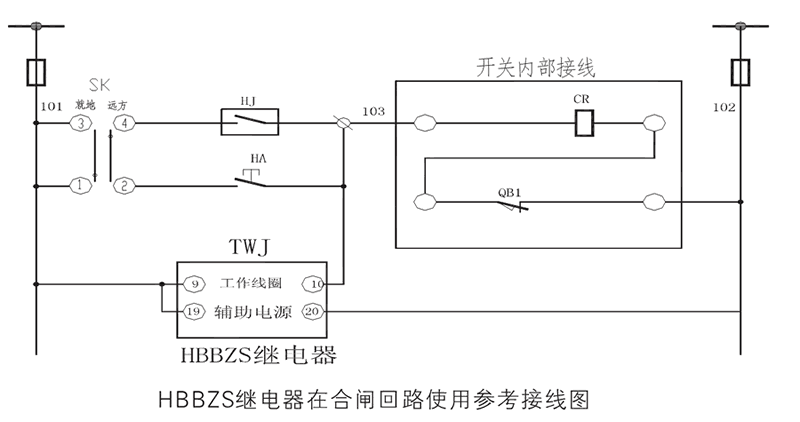

  HBBZS-222S/2合閘回路使用接線圖

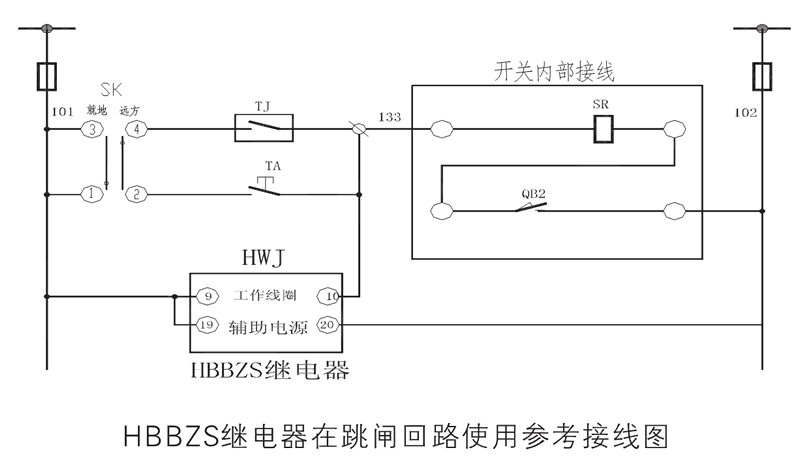

  HBBZS-222S/2跳閘回路使用接線圖



  HBBZS-222S/2技術參數

  額定參數
  直流額定電壓	110V、220V、230V可選
  交流額定電壓	110V、220V、230V可選
  啟動電流	<1mA
  啟動線圈內阻	200KΩ~500KΩ
  直流動作值	不大于70%額定電壓，不小于50%額定值電壓
  交流動作值	不大于70%額定電壓，不小于30%額定值電壓
  功耗	不大于5W
  安裝方式及接線
  安裝結構	導軌安裝
  接線方式	端子排接線
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米
