• 概述

  HBDLL-96A/4雙位置中間繼電器，適用于交直流操作的各種保護和自動控制系統中，作為切換閉鎖元件。HBDLL-96A/4采用進口雙位置繼電器組成，不需要任何的機械調整，安全可靠，并有分閘、合閘指示，分閘、合閘線圈由電流啟動或電壓啟動，電流啟動值從0.25A～6A通用。接線時注意極性，簡化了大量的規格，這樣既方便設計安裝，又利于配套。

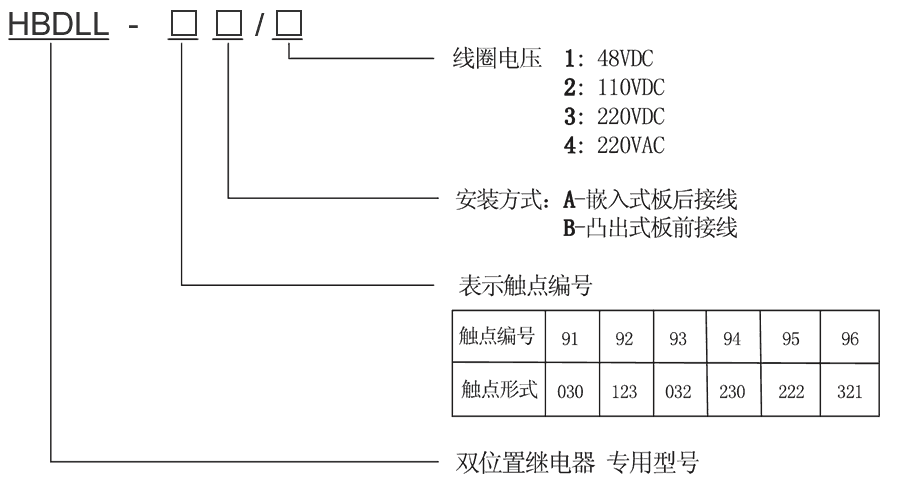

  型號及含義



  企業實拍



  HBDLL-96A/4技術參數

  額定參數
  額定電壓	110V、220V（AC/DC）
  動作電壓	≤70%額定電壓
  動作電流	≤80%較小額定電流
  動作時間	≤30ms
  功耗	≤6W
  安裝方式及接線
  安裝結構	導軌安裝
  接線方式	端子排接線
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

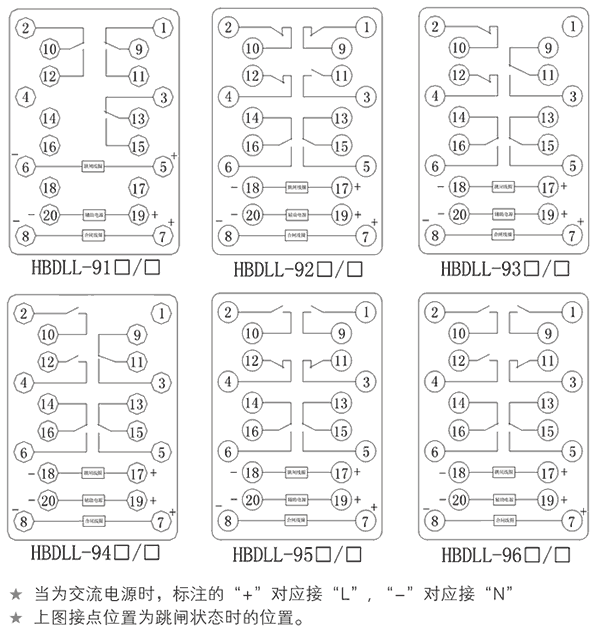

  接線圖



  HBDLL-96A/4整定范圍及返回系數

  型號	觸點形式	動作電壓	線圈電壓
  HBDLL-91	3轉換	≤70%額定電壓	AC：220V，DC：48V、110V、220V
  HBDLL-92	1常開2轉換3常閉	≤70%額定電壓	AC：220V，DC：48V、110V、220V
  HBDLL-93	3轉換2常閉	≤70%額定電壓	AC：220V，DC：48V、110V、220V
  HBDLL-94	2常開3轉換	≤70%額定電壓	AC：220V，DC：48V、110V、220V
  HBDLL-95	2常開2轉換2常閉	≤70%額定電壓	AC：220V，DC：48V、110V、220V
  HBDLL-96	3常開2轉換1常閉	≤70%額定電壓	AC：220V，DC：48V、110V、220V

  主要特點









  導軌安裝結構
