• 概述

  HBLDL-1202/D電流繼電器為零序過電流繼電器，主要用于輸電線路和電力設備的零序過電流保護中，特別是150Hz三次諧波大的場合更穩定，動作更準確。HBLDL-1202/D采用集成電路具有精度高、功耗小、動作時間快、返回系數高、整定直觀方便、范圍寬等特點。其安裝結構為嵌入式板后接線和凸出式板前接線兩種，為了安裝更方便，可以升級為導軌殼體端子排接線結構。

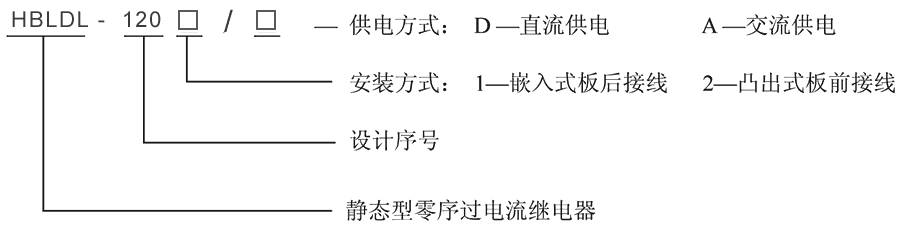

  型號及含義



  HBLDL-1202/D觸點形式和輔助工作電壓

  型號	工作電壓	動作時間	返回時間	返回系數
  HBLDL-1201/D	DC48V、110V、220V	≤35ms	≤35ms	>0.9
  HBLDL-1202/D	DC48V、110V、220V	≤35ms	≤35ms	>0.9
  HBLDL-1201/A	AC110V、220V、240V、380V	≤35ms	≤35ms	>0.9
  HBLDL-1202/A	AC110V、220V、240V、380V	≤35ms	≤35ms	>0.9

  工作原理

  零序過電流繼電器主要構成元件是集成運算放大器。集成運算放大器具有大于10⁴的開環放大倍數和極小的失調電壓、電流，是構成靜態型繼電器保護較好的元器。交流電壓經交流變換器變換成本繼電器所需要的交流電壓；再經150Hz帶阻濾波器和50Hz帶通濾波器濾去50Hz以外（主要為150Hz）的諧波；然后通過整流、濾波變成直流電壓送入整定回路；整定回路靠改變運算放大器的放大倍數來改變整定值；整定回路的輸出電壓Uz再送入電平檢測器與比較電壓Ub進行比較；然后通過驅動，作用于出口繼電器J。

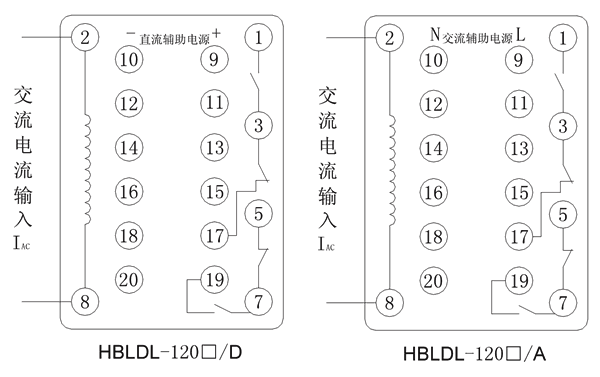

  接線圖



  HBLDL-1202/D技術參數

  額定參數
  直流額定電壓	110V、220V可選
  交流額定電壓	220V、240V、380V可選
  直流動作電壓	≤70%額定電壓
  交流動作電壓	≤75%額定電壓
  動作時間	≤35ms
  返回時間	≤35ms
  返回系數	>0.90
  功耗	≤5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點









  企業實拍



  HBLDL-1202/D安裝結構



  凸出固定式安裝結構



  凸出插拔式安裝結構



  嵌入插拔式安裝結構
