• HJZ-J908概述

  用于交、直流操作的各種保護和自動控制的裝置中，以增加觸點數量。HJZ-J908采用導軌安裝，具有精度高、安裝方便、接線簡單等特點，是電磁式中間繼電器替代的理想產品。

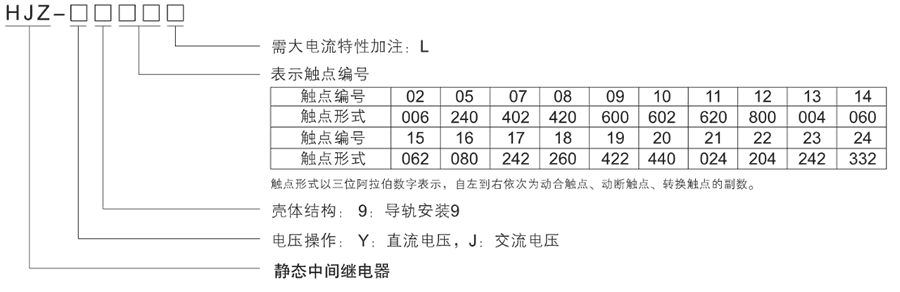

  HJZ-J908型號分類及含義



  型號觸點數量說明

  型號	觸點數量	電壓操作
  HJZ-Y902中間繼電器	6轉換	直流電壓
  HJZ-Y905中間繼電器	2常開4常閉	直流電壓
  HJZ-Y907中間繼電器	4常開2轉換	直流電壓
  HJZ-Y908中間繼電器	4常開2常閉	直流電壓
  HJZ-Y909中間繼電器	6常開	直流電壓
  HJZ-Y910中間繼電器	6常開2轉換	直流電壓
  HJZ-Y911中間繼電器	6常開2常閉	直流電壓
  HJZ-Y912中間繼電器	8常開2轉換	直流電壓
  HJZ-Y913中間繼電器	4轉換	直流電壓
  HJZ-Y914中間繼電器	6常閉	直流電壓
  HJZ-Y915中間繼電器	6常閉2轉換	直流電壓
  HJZ-Y916中間繼電器	8常閉	直流電壓
  HJZ-Y917中間繼電器	2常開4常閉2轉換	直流電壓
  HJZ-Y918中間繼電器	2常開6常閉	直流電壓
  HJZ-Y919中間繼電器	4常開2常閉2轉換	直流電壓
  HJZ-Y920中間繼電器	4常開4常閉	直流電壓
  HJZ-Y921中間繼電器	2常閉4常開	直流電壓
  HJZ-Y922中間繼電器	2常開4轉換	直流電壓
  HJZ-Y923中間繼電器	2常開4常閉2轉換	直流電壓
  HJZ-Y924中間繼電器	3常開3常閉2轉換	直流電壓
  HJZ-J902中間繼電器	6轉換	交流電壓
  HJZ-J905中間繼電器	2常開4常閉	交流電壓
  HJZ-J907中間繼電器	4常開2轉換	交流電壓
  HJZ-J908中間繼電器	4常開2常閉	交流電壓
  HJZ-J909中間繼電器	6常開	交流電壓
  HJZ-J910中間繼電器	6常開2轉換	交流電壓
  HJZ-J911中間繼電器	6常開2常閉	交流電壓
  HJZ-J912中間繼電器	8常開2轉換	交流電壓
  HJZ-J913中間繼電器	4轉換	交流電壓
  HJZ-J914中間繼電器	6常閉	交流電壓
  HJZ-J915中間繼電器	6常閉2轉換	交流電壓
  HJZ-J916中間繼電器	8常閉	交流電壓
  HJZ-J917中間繼電器	2常開4常閉2轉換	交流電壓
  HJZ-J918中間繼電器	2常開6常閉	交流電壓
  HJZ-J919中間繼電器	4常開2常閉2轉換	交流電壓
  HJZ-J920中間繼電器	4常開4常閉	交流電壓
  HJZ-J921中間繼電器	2常閉4常開	交流電壓
  HJZ-J922中間繼電器	2常開4轉換	交流電壓
  HJZ-J923中間繼電器	2常開4常閉2轉換	交流電壓
  HJZ-Y924中間繼電器	3常開3常閉2轉換	交流電壓

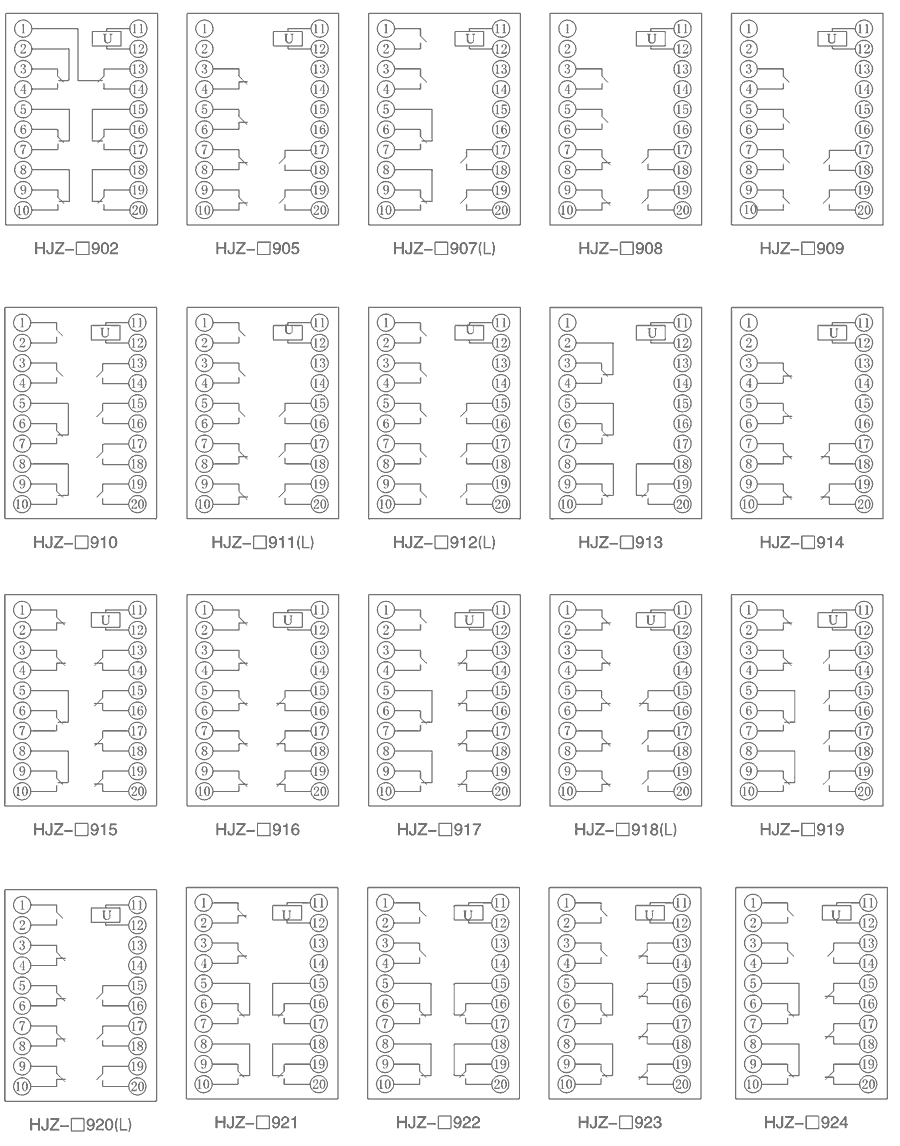

  接線圖



  HJZ-J908技術參數

  額定參數
  直流額定電壓	48V、110V、220V可選
  交流額定電壓	48V、100V、110V、220V、380V、415V可選
  直流動作值	不大于70%額定電壓
  交流動作值	不大于80%額定電壓
  返回值	不小于10%額定值
  功耗	不大于5W
  動作時間
  直流中間繼電器	不大于30ms
  交流中間繼電器	不大于35ms
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米
