• 概述

  JS-11D/15時間繼電器為斷電延時型時間繼電器，采用石英晶體振蕩器和大規模CMOS集成電路，其延時精度遠高于電磁型時間繼電器和RC型時間繼電器，為電力系統繼電保護縮短主保護和后備保護時間級差提供保證，是老式時間繼電器更換的理想產品。JS-11D/15的外形、內部接線、工作方式與DS電磁型時間繼電器完全相同，且整定范圍更大，級差更小，直觀方便，從0. 02S到999H范圍內都可以任意整定，均能保證精度，無須校驗。

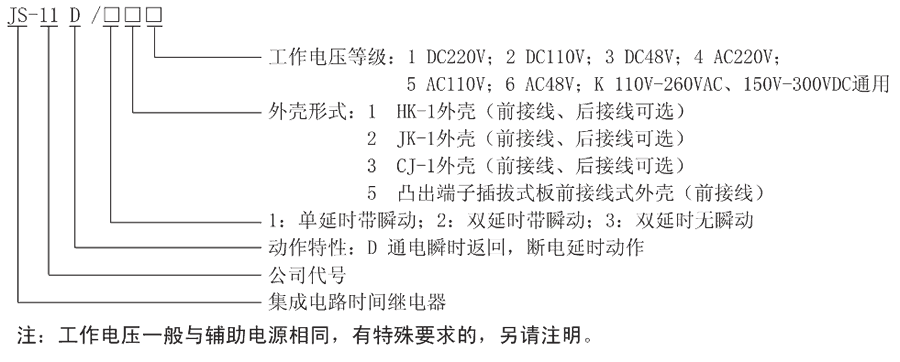

  型號及含義



  觸點類型及安裝結構

  型號	延時范圍	觸點類型	安裝結構	電源類型
  JS-11D/11	02S~999H	單延時（1常開可調延時觸點，1常開瞬動觸點）	凸出固定式	AC/DC：48V、110V、220V
  JS-11D/12	02S~999H	單延時（1常開可調延時觸點，1轉換瞬動觸點）	凸出插拔式	AC/DC：48V、110V、220V
  JS-11D/13	02S~999H	單延時（1常開可調延時觸點，1轉換瞬動觸點）	嵌入插拔式	AC/DC：48V、110V、220V
  JS-11D/15	02S~999H	單延時（1常開可調延時觸點，1轉換瞬動觸點）	導軌安裝式	AC/DC：48V、110V、220V
  JS-11D/22	02S~999H	雙延時（2常開可調延時觸點，1轉換瞬動觸點）	凸出插拔式	AC/DC：48V、110V、220V
  JS-11D/23	02S~999H	雙延時（2常開可調延時觸點，1轉換瞬動觸點）	嵌入插拔式	AC/DC：48V、110V、220V
  JS-11D/25	02S~999H	雙延時（2常開可調延時觸點，1常開瞬動觸點）	導軌安裝式	AC/DC：48V、110V、220V
  JS-11D/31	02S~999H	雙延時（2常開可調延時觸點）	凸出固定式	AC/DC：48V、110V、220V
  JS-11D/32	02S~999H	雙延時（2常開可調延時觸點）	凸出插拔式	AC/DC：48V、110V、220V
  JS-11D/33	02S~999H	雙延時（2常開可調延時觸點）	嵌入插拔式	AC/DC：48V、110V、220V
  JS-11D/35	02S~999H	雙延時（2常開可調延時觸點）	導軌安裝式	AC/DC：48V、110V、220V

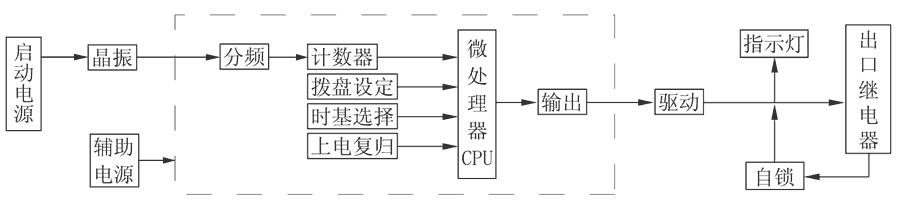

  JS-11D/15原理圖

  JS-11D/15集成電路時間繼電器采用大規模CMOS集成電路，斷電瞬間，晶振起振，CPU復位，從零開始正向計數，同時讀取撥盤設定值的時基常數;當計數值與設定值相同時，輸出高電平，驅動三極管，出口繼電器動作，且利用觸點自保持，以保證不發生抖動。當啟動電源恢復，出口繼電器則返回，工作原理如下圖所示：

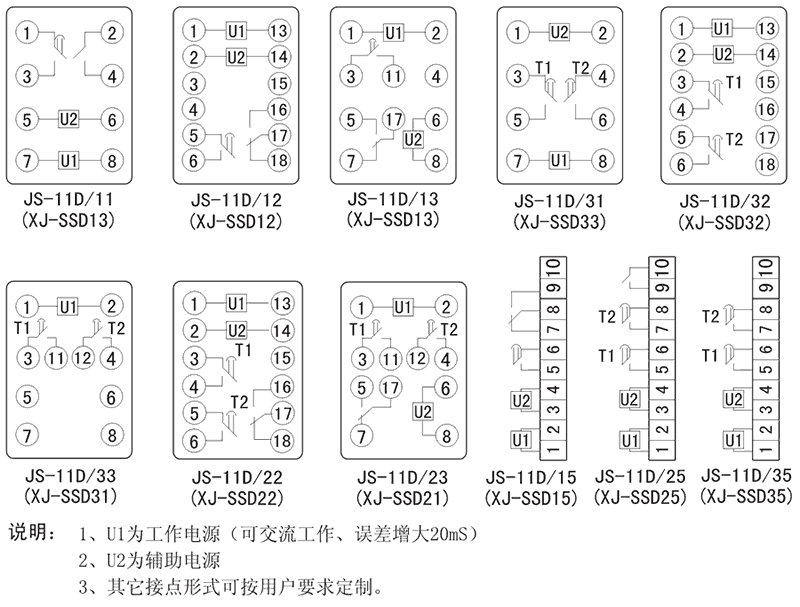

  接線圖



  JS-11D/15技術參數

  額定參數
  直流額定電壓	48V、110V、220V可選
  交流額定電壓	48V、110V、220V可選
  直流動作電壓	≤70%額定電壓
  直流動作電壓	≤75%額定電壓
  延時范圍	0.02S~999H
  整定值	≤100S（誤差<0.1S）
  	>100S（誤差<±0.1%）
  返回時間	≤20mS
  功耗	≤5W
  安裝方式及接線
  安裝結構	導軌安裝
  接線方式	端子排接線
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點









  導軌安裝結構



  凸出固定式安裝結構



  凸出插拔式安裝結構



  嵌入插拔式安裝結構
