• 概述

  JZ-7J-33H-08用于各種保護和自動控制裝置中，以增加保護和控制回路的觸點容量。安裝結構采用導軌安裝，接線方式采用端子排接線。交流額定電壓為12V、24V、48V、110V、220V、380V可選 ，直流額定電壓為12V、24V、48V、110V、220V可選。JZ-7J-33H-08采用集成電路中間繼電器具有精度高、功耗小、動作時間準確等優點。采用導軌安裝只需要在開關柜內安裝導軌條，無需開孔，并支持多個拼接，因此導軌安裝的繼電器尤其適合一些小型開關柜。

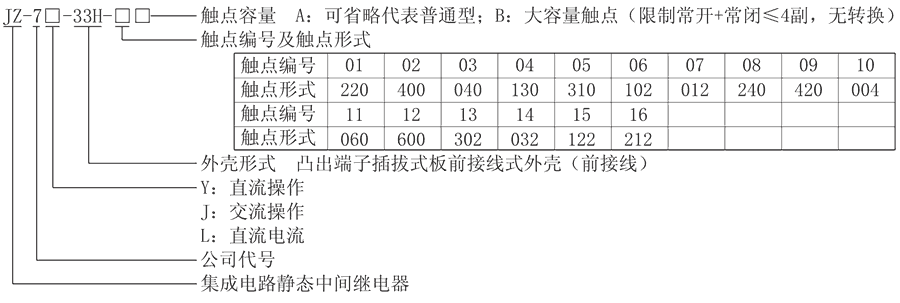

  型號及含義



  JZ-7J-33H-08主要特點

  1、采用高性能密封繼電器，防潮，防塵，不斷線，可靠性高。
  2、動作電壓準確，返回系數高，無抖動，功耗低，多個接點同時動作或返回。
  3、繼電器動作后有燈光指示、有電源指示。
  4、繼電器的電氣壽命和機械壽命長。
  5、絕緣耐壓水平高。觸點容量大，觸點接觸電阻小。
  6、抗干擾特性好，可適用于強干擾或電源電壓質量很差的場所。

  JZ-7J-33H-08技術參數

  額定參數
  直流額定電壓	12V、24V、48V、110V、220V可選
  交流額定電壓	12V、24V、48V、110V、220V、380V可選
  跳閘線圈動作值	不大于70%額定電壓
  功耗	不大于5W
  安裝方式及接線
  安裝結構	導軌安裝
  接線方式	端子排接線
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  相關型號說明

  型號	觸點形式	電壓操作
  JZ-7J-33H-01	2常開2常閉	交流操作
  JZ-7J-33H-02	4常開	交流操作
  JZ-7J-33H-03	4常閉	交流操作
  JZ-7J-33H-04	1常開3常閉	交流操作
  JZ-7J-33H-05	3常開1常閉	交流操作
  JZ-7J-33H-06	1常開2轉換	交流操作
  JZ-7J-33H-07	1常閉2轉換	交流操作
  JZ-7J-33H-08	2常開4常閉	交流操作
  JZ-7J-33H-09	4常開2常閉	交流操作
  JZ-7J-33H-10	4轉換	交流操作
  JZ-7J-33H-11	6常閉	交流操作
  JZ-7J-33H-12	6常開	交流操作
  JZ-7J-33H-13	3常開2轉換	交流操作
  JZ-7J-33H-14	3常閉2轉換	交流操作
  JZ-7J-33H-15	1常開2常閉2轉換	交流操作
  JZ-7J-33H-16	2常開1常閉2轉換	交流操作
  JZ-7Y-33H-01	2常開2常閉	直流操作
  JZ-7Y-33H-02	4常開	直流操作
  JZ-7Y-33H-03	4常閉	直流操作
  JZ-7Y-33H-04	1常開3常閉	直流操作
  JZ-7Y-33H-05	3常開1常閉	直流操作
  JZ-7Y-33H-06	1常開2轉換	直流操作
  JZ-7Y-33H-07	1常閉2轉換	直流操作
  JZ-7Y-33H-08	2常開4常閉	直流操作
  JZ-7Y-33H-09	4常開2常閉	直流操作
  JZ-7Y-33H-10	4轉換	直流操作
  JZ-7Y-33H-11	6常閉	直流操作
  JZ-7Y-33H-12	6常開	直流操作
  JZ-7Y-33H-13	3常開2轉換	直流操作
  JZ-7Y-33H-14	3常閉2轉換	直流操作
  JZ-7Y-33H-15	1常開2常閉2轉換	直流操作
  JZ-7Y-33H-16	2常開1常閉2轉換	直流操作

  主要特點









  JZ-7J-33H-08安裝結構
