• 概述

  SRMUVS-110VAC-2H2D電壓繼電器又稱為欠電壓監視繼電器，適用于發電機、變壓器、變電線路的繼電保護裝置中，作為低電壓閉鎖的啟動元件。SRMUVS-110VAC-2H2D采用集成電路靜態型繼電壓電器，具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬等特點。

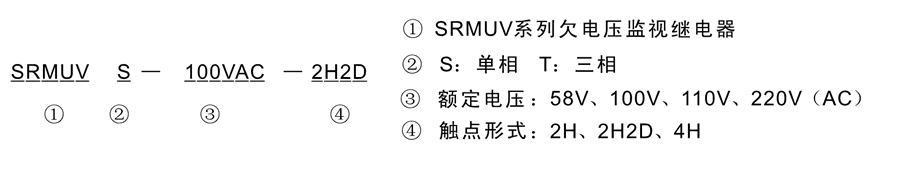

  SRMUVS-110VAC-2H2D型號及其含義



  主要特點

  ■整定方便，采用三位撥碼開關整定電壓值，直觀方便，無須校驗。
  ■SRMUVS-110VAC-2H2D電壓繼電器無需輔助電源，交直流通用。
  ■精度高、級差小為1V、誤差小。
  ■可靠性高，無抖動，無拒動，動作快，返回系數高。

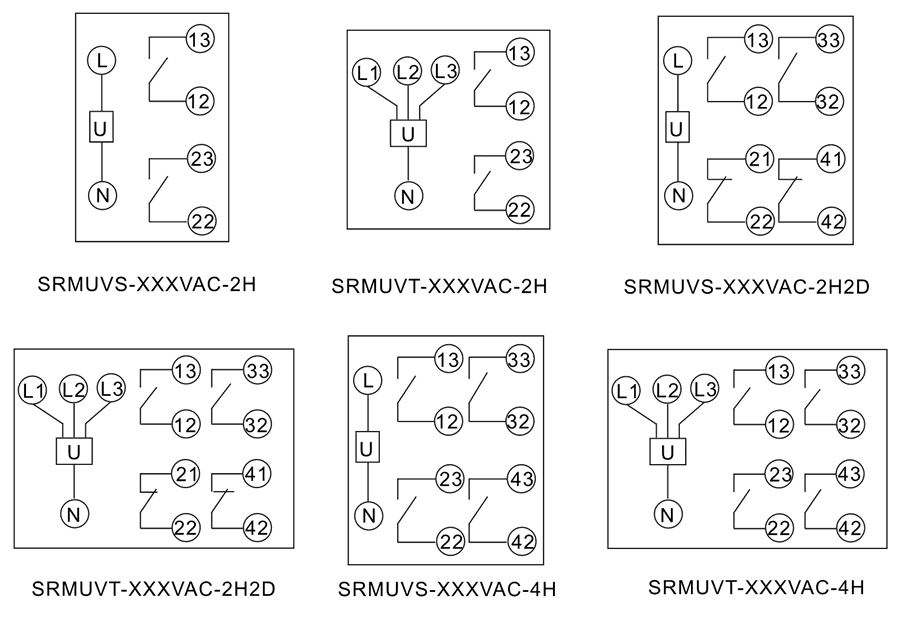

  SRMUVS-110VAC-2H2D接線圖



  SRMUVS-110VAC-2H2D工作原理

  SRMUVS-110VAC-2H2D電壓繼電器的主要構成元件是集成運算放大器。集成運算放大器具有大于10⁴的開環放大倍數和極小的失調電壓、電流，是構成靜態型繼電器保護比較好的器件。交流電流經交流變換器變換成該繼電器所需要的交流電壓；再經50Hz帶通濾去掉50Hz以外的諧波；然后通過整流、濾波變成直流電壓送入整定回路；整定回路靠改變運算放大器的放大倍數來改變整定值；整定回路的輸出電壓UZ再送入電平檢測器與比較電壓UB進行比較；然后通過驅動，作用于出口繼電器J。

  企業實拍



  SRMUVS-110VAC-2H2D技術參數

  額定參數
  交流額定電壓	58V、1110V、220V
  電壓范圍	35%~130%額定電壓
  欠電壓返回系數	<1.1
  欠電壓動作時間	<30ms
  欠電壓返回時間	<25ms
  功耗	<5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米
