• 概述

  JGL-15反時限過流繼電器又稱為反時限電流繼電器，作為繼電保護元件主要用于發電機、變壓器、輸變電線路中，作為電力系統交流回路過負荷或短路的啟動元件，給出報警信號或切除故障。JGL-15采用CMOS集成電路進行運算和比較，具有數碼整定精度高、整定范圍寬、整定方便、動作速度快、返回系數高、功耗低的特點。

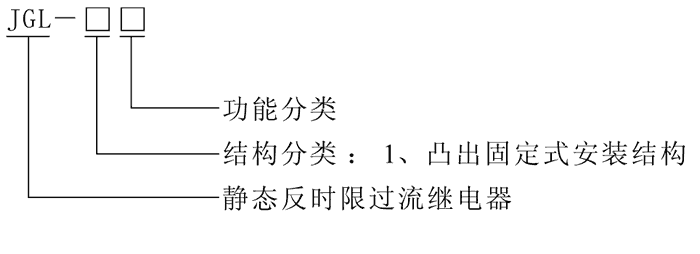

  型號及含義



  JGL-15整定范圍及返回系數

  型號	過流整定范圍	速動倍數整定	延時整定范圍	返回系數
  JGL-11	2A~9.9A	2倍~9.9倍	0.05s~9.99s	>0.9
  JGL-12	2A~9.9A	2倍~9.9倍	0.05s~9.99s	>0.9
  JGL-13	2A~9.9A	2倍~9.9倍	0.05s~9.99s	>0.9
  JGL-14	2A~9.9A	2倍~9.9倍	0.05s~9.99s	>0.9
  JGL-15	2A~9.9A	2倍~9.9倍	0.05s~9.99s	>0.9
  JGL-16	2A~9.9A	2倍~9.9倍	0.05s~9.99s	>0.9

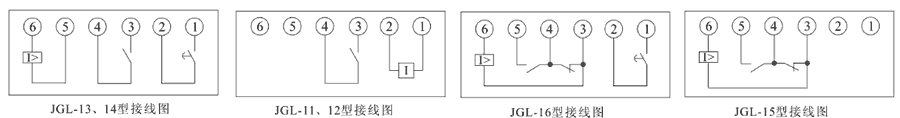

  接線圖



  JGL-15技術參數

  額定參數
  直流額定電壓	110V、220V可選
  交流額定電壓	110V、220V可選
  過流整定范圍	2A~9.9A，級差0.1A
  電流速動倍數整定范圍	2倍~9.9倍，級差0.1倍
  延時時間整定范圍	0.05s~9.99s，級差0.01s
  速動動作時間	1.2倍速動電流<50ms
  返回系數	>0.9
  功耗	≤5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點









  導軌安裝結構



  凸出式固定安裝結構
