分段保護測控裝置主要用于分段（母聯）斷路器，還可適用于站用變、低壓母線、小型變壓器以及不帶重合閘和低周減載的饋電線路。

注：

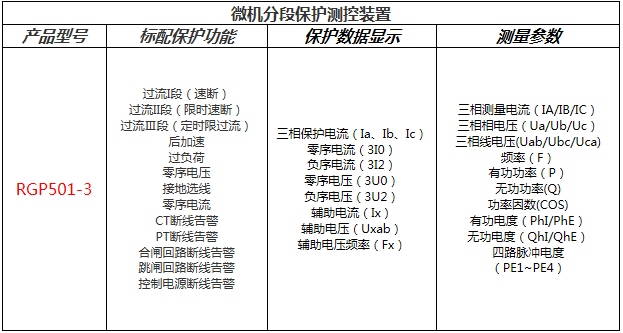

1，RGP501-3分段保護測控裝置所有保護功能均是可以自由搭配使用的，上表給出的只是推薦配置，用戶可根據自己的要求刪增減；
2，III段過流保護有眾多功能選項，可靈活實現，不帶閉鎖的過流保護，帶或不帶方向的低壓閉鎖過流保護，帶或不帶方向閉鎖的復合電壓過流保護；
3，單相接地選線保護可選5次諧波判斷數據；
4，低周減載保護帶電壓閉鎖、滑差閉鎖、欠流閉鎖；
5，重合閘具備檢或不檢無壓，檢或不檢同期的功能；
6，PT控制功能被開放后，裝置將具有PT控制邏輯，裝置對PT單元進行測控時需要開放此參數；
7，PT切換并列功能被開放后，裝置將具有PT切換并列的功能，在PT單元需要并列時開放此參數；
10，以上測量值能根據CT、PT接線方式和變比，自動進行工程量轉換，并分別顯示一次側值和二次側值.

通訊：
■采用常規的RS485總線及DeviceNet（CAN）現場總線雙總線通信；
■支持標準MODBUS；
■SCADA系統收發信息；
監視：
■開關量監視
■系統異常告警
■裝置自檢
控制：
■斷路器控制；
■PT控制；
■PT并列
事件記錄：
■具有SOE事件記錄功能，可在線記錄事件100 條，掉電不丟失；
故障錄波：
■可真實記錄故障前后的電流、電壓、開關狀態等信息；
人機接口：
■高亮度液晶藍屏，菜單化設計，全中文顯示；
■13個高亮度LED指示燈；6個操作按鍵，一個復歸按鍵和分/合閘按鍵；
■RS232調試端口；
■管理員權限設置，具有多套保護定值手動切換功能.

RGP501-3典型圖、實際應用工程圖紙業績請?jiān)诰€下載或咨詢本司客服人員.
