• DZ-31BG概述

  DZ-30B型中間繼電器用于直流操作的各種保護和自動控制線路中，作為輔助繼電器以增加觸點數量和觸點容量。DZ-30BG是DZ-30B的改進型。該中間繼電器克服了原來DZ-30B繼電器采用的繞組線徑為0.06-0.07漆包線。在長期運輸中，出現的斷線缺點，提高了可靠性。其余內部接線、外形尺寸、接線端子、使用功能等與DZ-30B型中間繼電器一樣。
  DZ-31BG技術參數

  ●額定電壓：直流220V、110V、48V、24V、12V可選。
  ●動作值：額定電壓值30～70%。
  ●返回值：不小于額定值的5%。
  ●動作時間：在額定電壓下，動作時間不大于45ms。
  ●返回時間：不大于60ms。
  ●功率消耗：不大于7W。
  ●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。
  ●DZ-31BG輸出觸點長期允許接通電流為5A。
  ●可靠動作及返回系數：5×10⁴次。

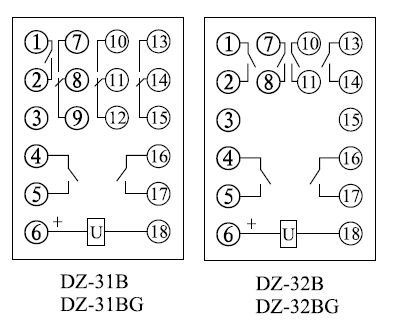

  DZ-31BG內部接線圖

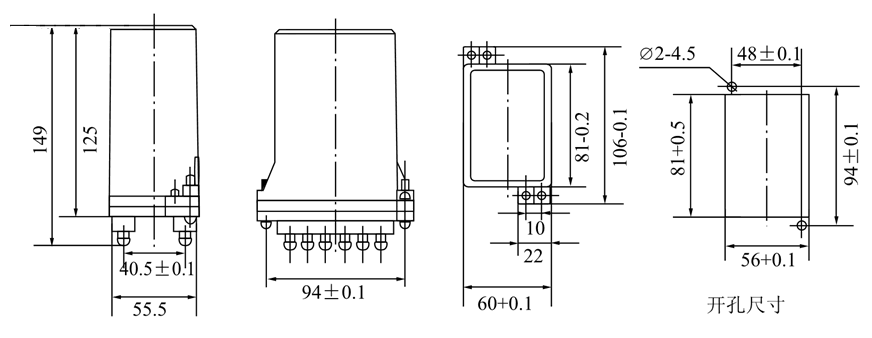

  DZ-31BG外形及開孔尺寸
