• 概述

  JL-8D/31-4定時限過流繼電器又稱為定時限電流繼電器，作為繼電保護元件主要用于發電機、變壓器、輸變電線路中，作為電力系統交流回路過負荷或短路的啟動元件，給出報警信號或切除故障。JL-8D/31-4采用CMOS集成電路進行運算和比較，具有數碼整定精度高、整定范圍寬、整定方便、動作速度快、返回系數高、功耗低的特點。

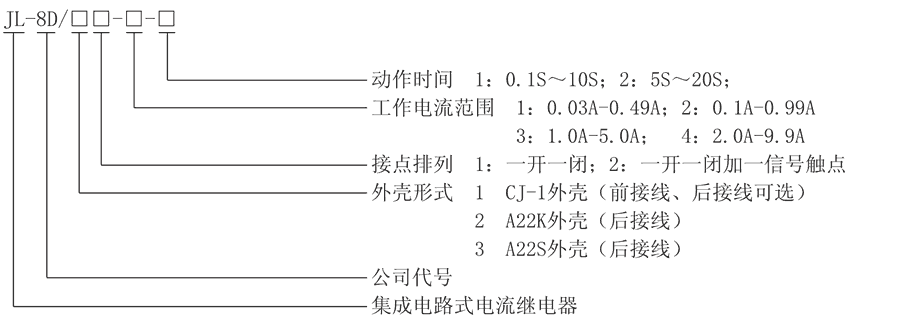

  型號及含義



  JL-8D/31-4整定范圍及返回系數

  型號	額定電流	整定范圍	級差	返回系數
  JL-8D/21-1	5A	0.03A~0.49A	0.01A	0.9~0.97
  JL-8D/21-2	5A	0.1A~0.99A	0.01A	0.9~0.97
  JL-8D/21-3	5A	1.0A~5.0A	0.1A	0.9~0.97
  JL-8D/21-4	5A	2.0A~9.9A	0.1A	0.9~0.97
  JL-8D/22-1	5A	0.03A~0.49A	0.01A	0.9~0.97
  JL-8D/22-2	5A	0.1A~0.99A	0.01A	0.9~0.97
  JL-8D/22-3	5A	1.0A~5.0A	0.1A	0.9~0.97
  JL-8D/22-4	5A	2.0A~9.9A	0.1A	0.9~0.97
  JL-8D/31-1	5A	0.03A~0.49A	0.01A	0.9~0.97
  JL-8D/31-2	5A	0.1A~0.99A	0.01A	0.9~0.97
  JL-8D/31-3	5A	1.0A~5.0A	0.1A	0.9~0.97
  JL-8D/31-4	5A	2.0A~9.9A	0.1A	0.9~0.97
  JL-8D/32-1	5A	0.03A~0.49A	0.01A	0.9~0.97
  JL-8D/32-2	5A	0.1A~0.99A	0.01A	0.9~0.97
  JL-8D/32-3	5A	1.0A~5.0A	0.1A	0.9~0.97
  JL-8D/32-4	5A	2.0A~9.9A	0.1A	0.9~0.97

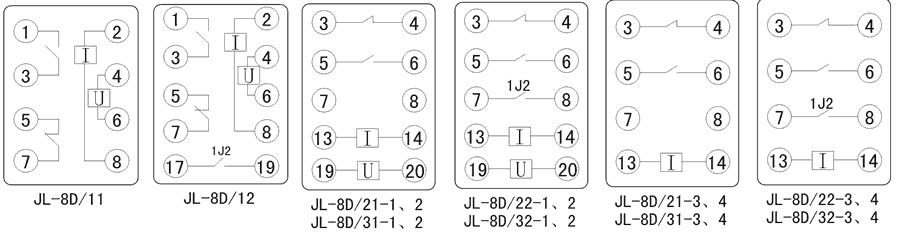

  接線圖



  JL-8D/31-4技術參數

  額定參數
  直流額定電壓	110V、220V可選
  交流額定電壓	110V、220V可選
  直流動作電壓	≤70%額定電壓
  交流動作電壓	≤75%額定電壓
  返回系數	0.9~0.97
  整定范圍	0.03~9.9A
  返回時間	≤27ms
  功耗	≤5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米
