DZS-17E/302延時中間繼電器

文章類別：DZS-17E型延時中間繼電器

文章概述

聚仁電力是生產DZS-17E/302延時中間繼電器的廠家，找DZS-17E/302繼電器的工作原理、符號、接線圖、價格就選聚仁電力。

詢價留言

產品詳情
產品分類
相關文章
項目業績

DZS-17E/302概述

DZS-17E/302繼電器屬于延時中間繼電器，主要用于各種保護和自動控制回路中，以增加保護和控制線路的觸點數量和觸點容量。

工作原理

DZS-17E/302延時中間繼電器是采用電磁原理，由電磁系統、觸點組、延時回路等部分組成。延時采用阻容充放電回路。當繼電器線圈輸入激勵量時，由電磁系統產生電磁力，吸合銜鐵動作，使繼電器觸點閉合或斷開。在繼電器線圈輸入激勵量的同時，阻容回路中的電容器被充電，當激勵量消失時，由阻容回路對線圈放電，使繼電器延時返回。

技術參數

●DZS-17E/302繼電器的額定技術數據如下表所示：

●額定電壓：48V、110V、220V。
●額定電流：1A、2A、4A、6A。
●動作值：為額定值的30～70%。
●返回值：延時動作的繼電器的返回值不小于5%額定值。
●保持值：具有電流保持繞組的繼電器，保持電流不大于80%額定保持值。
●返回時間：2.5~3.2ms。
●功率消耗：不大于5W。
●熱性能：當周圍環境溫度為40℃時，繼電器電壓工作（或電流保持）繞組應能長期承受110％額定工作電壓（或額定保持電流）值，其允許溫升應不超過65℃。
●觸點長期允許接通電流：5A。
●觸點斷開容量：在直流有感回路(τ=5ms)，U≤250V，I≤1A為50W；在交流(cosφ= 0.4)回路，U≤250V，I≤1A為250VA。
●電壽命：5×10³次。
●機械壽命：2.5×10⁴次。

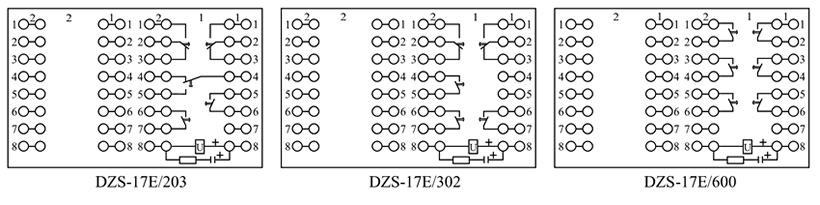

DZS-17E/302端子接線圖

DZS-17E/302調試方法

1、繼電器中金屬零件不應有銹蝕，絕緣零件不應有裂紋，損傷，所有錫焊處均應牢固可靠無虛焊，各部分的機械連接與電氣連接均應牢固可靠，不易松動。
2、可動部分不應當有明顯的摩擦。
3、各對觸點應基本同時接觸，觸點偏心不超過0.5mm，動靜觸點打開后間隙不小于2mm。
4、調整繼電器的動作值、返回值、保持值、動作時間和返回時間，使之滿足3條2～5款規定的要求。如不滿足要求應檢查接觸系統的調整是否合乎要求，各繞組的參數和極性是否正確，鐵芯和動板是否合乎要求等，必要時要更換零件。

DZS-17E/302凸出式板后接線
