• 概述

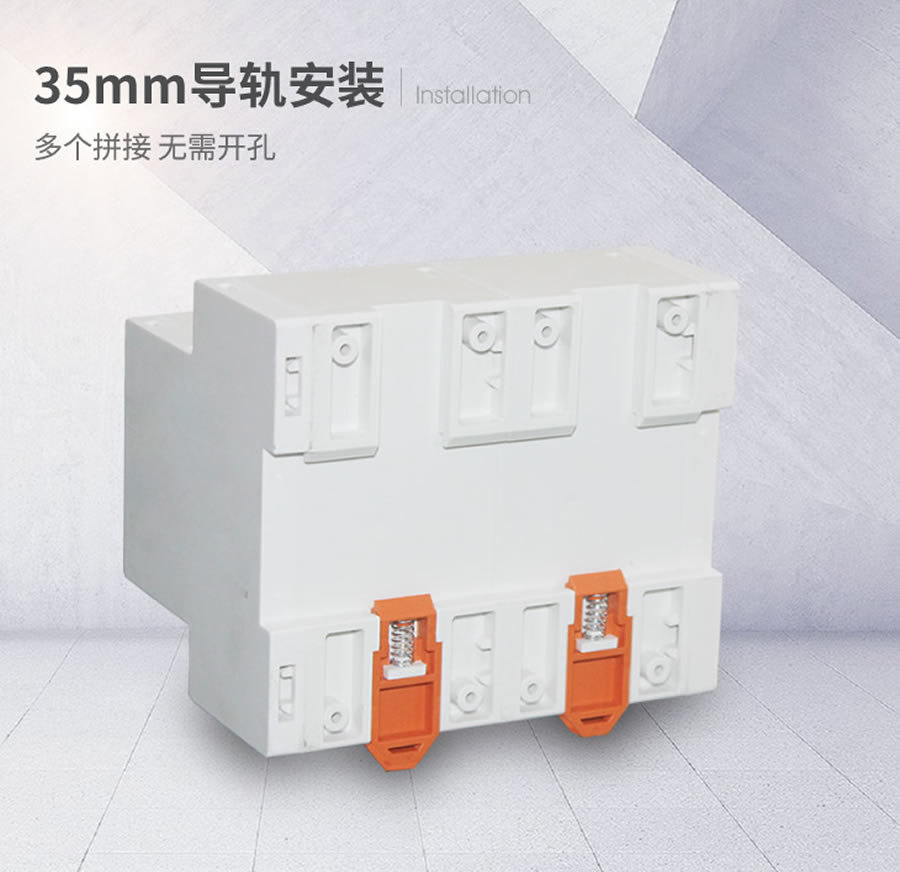

  HBJB-103/1中間繼電器又稱為防跳中間繼電器或保持中間繼電器，主要用于各種保護和自動化控制裝置中，以增加保護和控制回路的觸點數量以及觸點容量等。HBJB-103/1的安裝結構為嵌入式插拔結構，接線方式可分為板前和板后接線。聚仁電力根據市場需求，推出了以導軌安裝的防跳中間繼電器，其特點比嵌入式插拔結構安裝更方便、接線無簡單、可多個拼接。

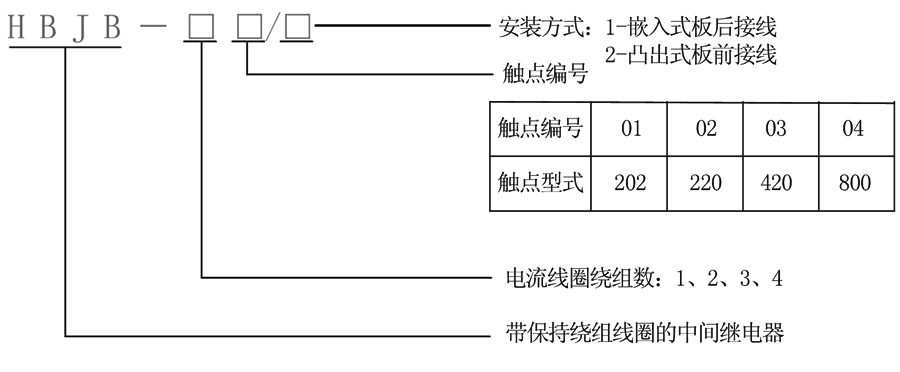

  HBJB-103/1型號及其含義



  HBJB-103/1主要特點

  ■可選用導軌式安裝結構，體積小，安裝方便。
  ■可電流、電壓?jiǎn)?dòng)回路采用電子光隔啟動，啟動功耗小，啟動電流0.25~5A通用。
  ■可輔助電源交直流通用。
  ■可采用多個進口小型密封繼電器組成，功耗低發熱小、動作時間快。
  ■可觸點容量大。

  結構和工作原理

  HBJB-103/1防跳中間繼電器為電子控制模擬型繼電器，所有原DZB線圈均采用電子線路模擬。當電壓線圈加電（或電流線圈通過電流時），采用光耦隔離使密封中間動作。

  HBJB-103/1觸點形式及繞組類型

  型號	觸點形式	電流繞組數	額定電壓	安裝類型
  HBJB-102/1	2常開2轉換	1	DC：110V、220V	嵌入式板后接線（可升級導軌安裝）
  HBJB-102/2	2常開2轉換	1	DC：110V、220V	凸出式板前接線（可升級導軌安裝）
  HBJB-103/1	4常開2轉換	1	DC：110V、220V	嵌入式板后接線（可升級導軌安裝）
  HBJB-103/2	4常開2轉換	1	DC：110V、220V	凸出式板前接線（可升級導軌安裝）
  HBJB-201/1	2常開2常閉	2	DC：110V、220V	嵌入式板后接線（可升級導軌安裝）
  HBJB-201/2	2常開2常閉	2	DC：110V、220V	凸出式板前接線（可升級導軌安裝）
  HBJB-403/1	4常開2轉換	4	DC：110V、220V	嵌入式板后接線（可升級導軌安裝）
  HBJB-403/2	4常開2轉換	4	DC：110V、220V	凸出式板前接線（可升級導軌安裝）
  HBJB-304/1	8常開	3	DC：110V、220V	嵌入式板后接線（可升級導軌安裝）
  HBJB-304/2	8常開	3	DC：110V、220V	凸出式板前接線（可升級導軌安裝）
  HBJB-404/1	8常開	4	DC：110V、220V	嵌入式板后接線（可升級導軌安裝）
  HBJB-404/2	8常開	4	DC：110V、220V	凸出式板前接線（可升級導軌安裝）

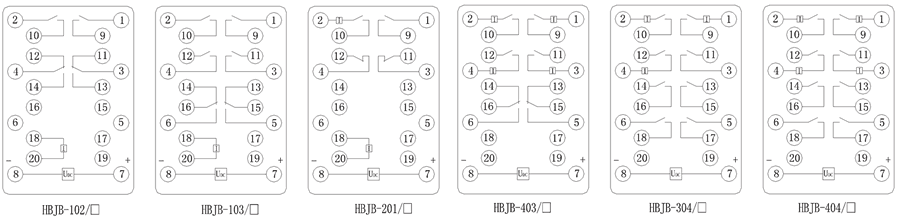

  接線圖



  HBJB-103/1技術參數

  額定參數
  直流額定電壓	110V、220V可選
  直流額定電流	0.25A、0.5A、1A、2A、4A
  電壓動作值	不大于70%額定電壓，不小于50%額定電壓
  電流動作值	不大于70%額定電流，不小于40%額定電流
  返回值	不小于5%額定值
  動作時間	<20ms
  返回時間	<20ms
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米
