• 概述

  HJS-91/4E時間繼電器作為通電延時動作的元件，用于交流或直流保護和自動控制裝置中，使被控元件得到所需延時。其延時精度遠高于電磁型時間繼電器和RC型時間繼電器，為電力系統繼電保護縮短主保護和后備保護時間級差提供保證，是老式時間繼電器更換的理想產品，HJS-91/4E繼電器的外形、內部接線、工作方式與DS電磁型時間繼電器完全相同，采用靜態集成電路具有整定范圍更大、級差更小、直觀方便等特點。

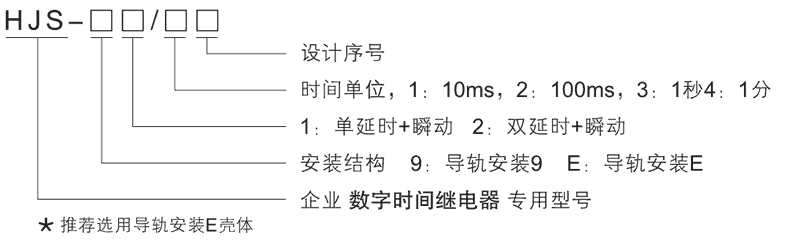

  型號及含義



  HJS-91/4E主要特點

  ●采用撥碼整定，具有整定方便、級差小、整定范圍寬等特點。
  ●延時范圍廣，有20毫秒~9.99秒、0.1秒~99.9秒、1秒~999秒、1分鐘~999分鐘可選。
  ●采用高穩定石英晶體振蕩器。
  ●HJS-91/4E繼電器動作后，利用觸點自保持，繼電器觸點無抖動，抗干擾能力強。
  ●采用導軌安裝，對比老式的凸出式結構和插拔結構其安裝更方便。

  延時范圍及觸點形式

  型號	延時范圍	級差	觸點類型	電源類型
  HJS-E1/1	20毫秒~9.99秒	10毫秒	單延時（1常開1轉換延時觸點，1常開1轉換瞬動觸點）	AC/DC：110V、220V
  HJS-E1/2	0.1秒~99.9秒	100毫秒	單延時（1常開1轉換延時觸點，1常開1轉換瞬動觸點）	AC/DC：110V、220V
  HJS-E1/3	1秒~999秒	1秒	單延時（1常開1轉換延時觸點，1常開1轉換瞬動觸點）	AC/DC：110V、220V
  HJS-E1/4	1分~999分	1分	單延時（1常開1轉換延時觸點，1常開1轉換瞬動觸點）	AC/DC：110V、220V
  HJS-91/1E	20毫秒~9.99秒	10	單延時（2轉換延時觸點，2轉換瞬動觸點）	AC/DC：110V、220V
  HJS-91/2E	0.1秒~99.9秒	100毫秒	單延時（2轉換延時觸點，2轉換瞬動觸點）	AC/DC：110V、220V
  HJS-91/3E	1秒~999秒	1秒	單延時（2轉換延時觸點，2轉換瞬動觸點）	AC/DC：110V、220V
  HJS-91/4E	1分~999分	1分	單延時（2轉換延時觸點，2轉換瞬動觸點）	AC/DC：110V、220V
  HJS-91/1F	20毫秒~9.99秒	10	單延時（4轉換延時觸點）	AC/DC：110V、220V
  HJS-91/2F	0.1秒~99.9秒	100毫秒	單延時（4轉換延時觸點）	AC/DC：110V、220V
  HJS-91/3F	1秒~999秒	1秒	單延時（4轉換延時觸點）	AC/DC：110V、220V
  HJS-91/4F	1分~999分	1分	單延時（4轉換延時觸點）	AC/DC：110V、220V
  HJS-92/1	20毫秒~9.99秒	10	雙延時（2常開延時觸點，2轉換瞬動觸點）	AC/DC：110V、220V
  HJS-92/2	0.1秒~99.9秒	100毫秒	雙延時（2常開延時觸點，2轉換瞬動觸點）	AC/DC：110V、220V
  HJS-92/3	1秒~999秒	1秒	雙延時（2常開延時觸點，2轉換瞬動觸點）	AC/DC：110V、220V
  HJS-92/4	1分~999分	1分	雙延時（2常開延時觸點，2轉換瞬動觸點）	AC/DC：110V、220V

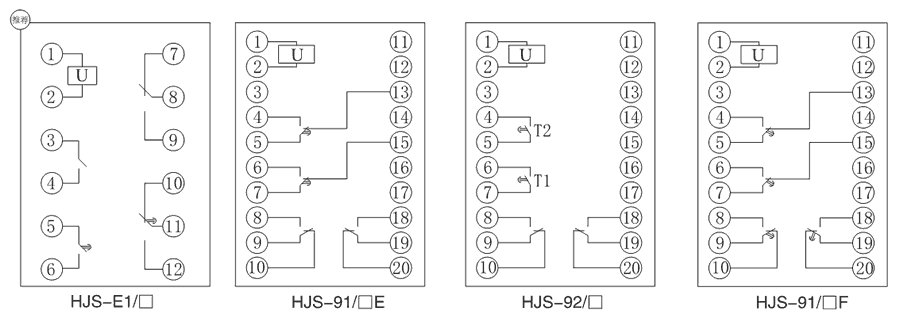

  接線圖



  HJS-91/4E技術參數

  額定參數
  直流額定電壓	110V、220V可選
  交流額定電壓	110V、220V可選
  直流動作電壓	≤70%額定電壓
  直流動作電壓	≤75%額定電壓
  延時范圍	20毫秒~9.99秒、0.1秒~99.9秒、1秒~999秒、1分鐘~999分鐘
  返回時間	≤20mS
  功耗	≤5W
  安裝方式及接線
  安裝結構	導軌安裝
  接線方式	端子排接線
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周?chē)艌?chǎng)強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點









  導軌安裝結構
