• 概述

  HJXH-61/U信號繼電器適用于直流操作的繼電保護和自動控制線路中，作為信號指示用，有多組動合保持觸點，滿足現場指示和遙信要求。HJXH-61/U采用導軌安裝結構，具有接線方便、多個拼接、整定精度高、動作準確等特點。

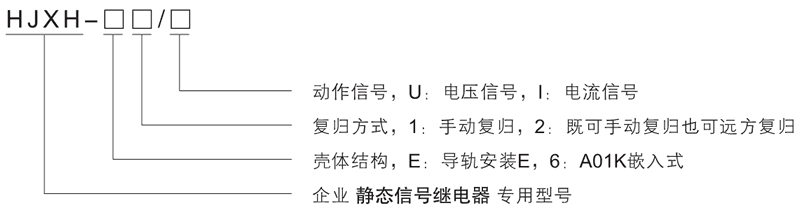

  HJXH-61/U型號及其含義



  HJXH-61/U主要特點

  ■動作速度快，克服了原電磁式繼電器不能指示真空開關快速動作信號的缺陷。
  ■既具有就地復歸方式，又具有遠方復歸方式，可實現遠程控制。
  ■HJXH-61/U的復歸方式有通電與斷電兩種，以便用戶靈活選擇。
  ■既有電保持，又有磁保持，信號記憶可靠，帶有多組動合觸點，既可接入LED光字牌或白熾燈光字牌，也能滿足遠傳要求。
  ■電流啟動型啟動電流通用范圍寬（10mA~4A），極大地便于用戶選型和壓縮庫存。
  ■可導軌安裝也可面板開孔安裝。

  HJXH-61/U復歸方式及動作信號類型

  型號	復歸方式	動作信號	額定值
  HJXH-61/U	手動復歸	直流電壓信號	DC24V、48V、110V、220V
  HJXH-61/I	手動復歸	直流電流信號	10mA~4A
  HJXH-62/U	手動復歸或遠方復歸	直流電壓信號	DC24V、48V、110V、220V
  HJXH-62/I	手動復歸或遠方復歸	直流電流信號	10mA~4A
  HJXH-E1/U	手動復歸	直流電壓信號	DC24V、48V、110V、220V
  HJXH-E1/I	手動復歸	直流電流信號	10mA~4A
  HJXH-E2/U	手動復歸或遠方復歸	直流電壓信號	DC24V、48V、110V、220V
  HJXH-E2/I	手動復歸或遠方復歸	直流電流信號	10mA~4A
  HJXH-E1/UD	手動復歸	直流電壓信號	DC24V、48V、110V、220V
  HJXH-E1/ID	手動復歸	直流電流信號	10mA~4A
  HJXH-E2/UD	手動復歸或遠方復歸	直流電壓信號	DC24V、48V、110V、220V
  HJXH-E2/ID	手動復歸或遠方復歸	直流電流信號	10mA~4A

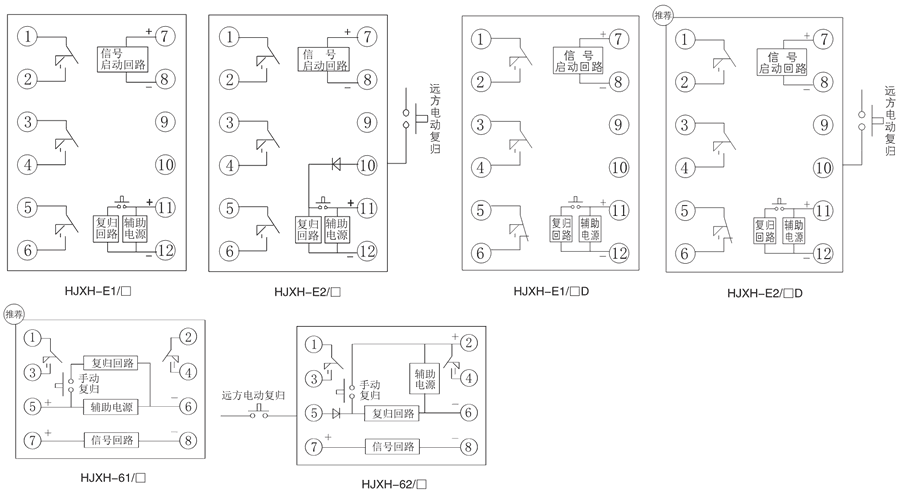

  接線圖



  HJXH-61/U技術參數

  額定參數
  啟動方式	直流電壓、直流電流
  電壓型啟動值	DC24V、48V、110V、220V可選
  電流型啟動值	10mA~4A通用范圍
  輔助電源電壓	AC/DC：110V、220V
  復歸值	90%輔助電源電壓
  動作時間	≤15ms
  電流型功耗	接通期間<3W
  電壓型功耗	接通期間<1W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點







  導軌安裝結構



  嵌入式面板安裝結構
