• 概述

  HJZZ-92/2A分閘、合閘、電源監視繼電器用于直流或交流操作的各種自動控制或保護線路中，可以直接控制分閘、合閘回路，監視控制電源，并方便調節合閘回路和電源監視回路出口中間繼電器斷電返回的延時時間。

  主要技術參數



  HJZZ-92/2A觸點形式及延時時間

  型號	觸點形式	動作延時	分閘返回延時	其它回路返回延時
  HJZZ-91	3常開2常閉	≤20ms	<15ms	20ms~3s可調
  HJZZ-92/1	4常開1轉換	≤20ms	<15ms	20ms~3s可調
  HJZZ-92/2	2常開2常閉1轉換	≤20ms	<15ms	20ms~3s可調
  HJZZ-92/2A	3常開2常閉1轉換	≤20ms	<15ms	20ms~3s可調
  HJZZ-92/3	3常開1常閉1轉換	≤20ms	<15ms	20ms~3s可調
  HJZZ-93/1	4常開1轉換	≤20ms	<15ms	20ms~3s可調
  HJZZ-93/2	2常開2常閉1轉換	≤20ms	<15ms	20ms~3s可調
  HJZZ-93/3	3常開1常閉1轉換	≤20ms	<15ms	20ms~3s可調

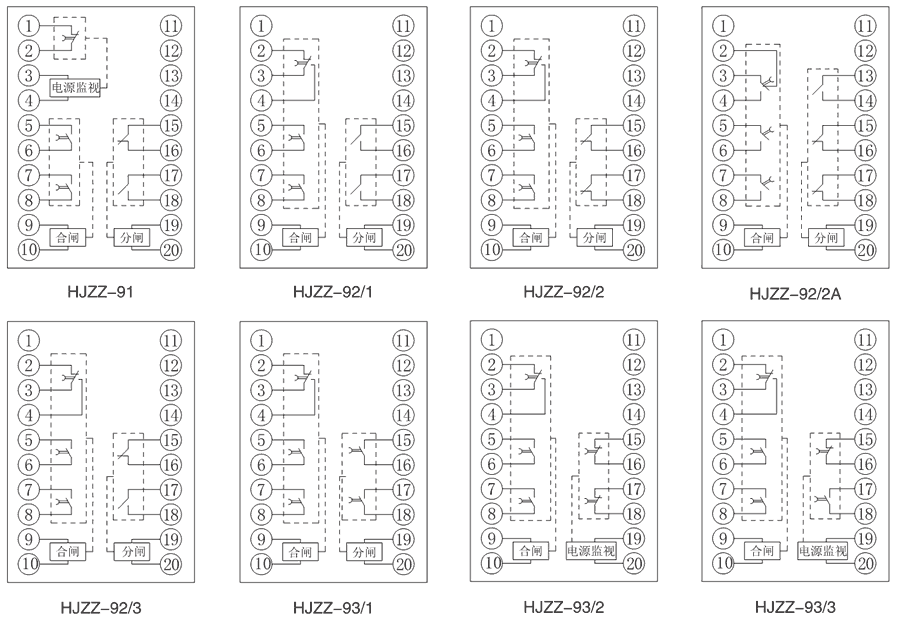

  接線圖



  HJZZ-92/2A技術參數

  額定參數
  直流額定電壓	24V、48V、110V、220V可選
  交流額定電壓	24V、48V、110V、220V可選
  直流動作電壓	≤70%額定電壓
  交流動作電壓	≤80%額定電壓
  動作時間	<20ms
  返回延時	分閘回路<20ms，合閘、電源監視回路20ms~3s可調
  返回電壓	≤20%
  功耗	≤10W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點









  導軌安裝結構
