• JHOK-ZBZ202可調漏電繼電器

  適用于電源系統中心點直接接地的低壓配電系統?；贛CU的密集型設計，用于電動機和配電系統的接地保護，采用零序電流檢測法。漏電動作電流值可調，具有遠方復歸功能和遠方試驗功能。額定漏電動作電流0.03-3A可調，動作時間0.2~2S檔可調。

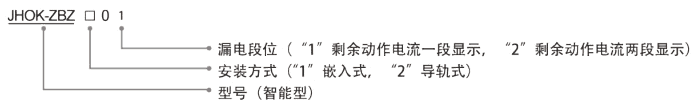

  JHOK-ZBZ202漏電繼電器型號分類及含義



  主要特點

  ■基于MCU的密集型設計；
  ■用于電動機和配電系統的接地保護；
  ■JHOK-ZBZ202采用零序電流檢測法；
  ■TEST鍵提供力一個手動的自檢功能；
  ■接地電流和跳閘延遲時間是分別調整的；
  ■綠色LED指示已建立電源，紅色LED指示已跳閘；
  ■EXTRESET具有遠方復歸功能；
  ■TEST具有遠方試驗功能。

  JHOK-ZBZ202動作電流和不驅動時間

  型號	動作電流	動作時間	動作電流精度	互感器孔徑
  JHOK-ZBZ101	0.03~3A可調	0.2S~2S	80%~100%	25m、45m、100m
  JHOK-ZBZ102	0.03~3A可調	0.2S~2S	80%~100%	25m、45m、100m
  JHOK-ZBZ201	0.03~3A可調	0.2S~2S	80%~100%	25m、45m、100m
  JHOK-ZBZ202	0.03~3A可調	0.2S~2S	80%~100%	25m、45m、100m

  主要技術參數

  額定參數
  控制電壓	AC220V；DC12V、24V、48V
  漏電動作電流	0.03、0.07、0.1、0.3、0.5、1、1.5、2、2.5、3A可調
  動作時間	0.2、0.4、0.6、0.8、1、1.2、1.4、1.6、1.8、2S可調
  動作電流精度	80%~100%
  互感器孔徑	25m、45m、100m
  功耗	≤5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  可調漏電繼電器外形及開孔尺寸



  可調漏電繼電器操作說明

  ■TIME是跳閘延時旋鈕，用來調節跳閘延遲時間；
  ■EARTH是漏電電流調節旋鈕，用來調整檢測漏電電流的大?。?br /> ■TEST是自動檢測按鈕，常按TEST鍵,當時間超過TIME設定值時,繼電器會動作跳閘；
  ■RESET是復位鍵，繼電器動作跳閘后，按下RESET鍵繼電器復位。

  JHOK-ZBZ202接線示例圖



  漏電繼電器零序電流互感器參數選型表

  型號	開口尺寸	較大額定電流參考值(A)	額定電壓(V)
  Y-25	Φ25	0~100	690、660、380
  Y-45	Φ45	0~200
  Y-100	Φ100	0~630
  注：特定產品需提前溝通注明

  零序電流互感器外形及安裝尺寸圖
