• 概述

  JY-40C/2D電壓繼電器用于發電機、變壓器和輸電線的繼電保護裝置中，作為過電壓保護或低電壓閉鎖的啟動元件。JY-40C/2D采用集成電路和撥碼整定，具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬、作為低電壓使用時無抖動等特點。

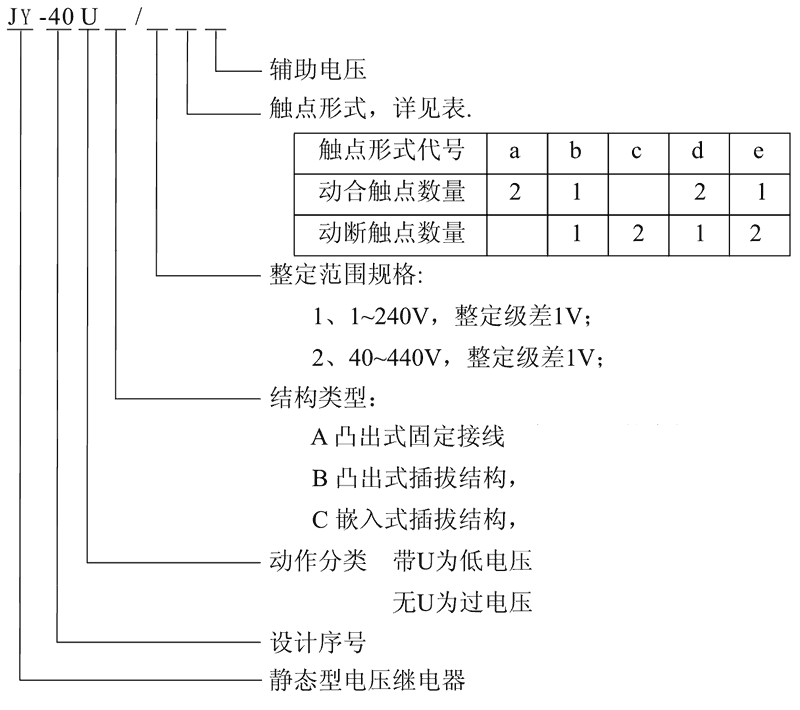

  JY-40C/2D型號及其含義



  JY-40C/2D觸點形式及保護類型

  型號	動作類型	返回系數	額定電壓	整定電壓
  JY-40A/1A	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~240V
  JY-40A/2A	過電壓繼電器	>0.9	AC：48V、110V、220V	40V~440V
  JY-40UA/1A	低電壓繼電器	<1.15	AC：48V、110V、220V	1V~240V
  JY-40UA/2A	低電壓繼電器	<1.15	AC：48V、110V、220V	40V~440V
  JY-40C/1A	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~240V
  JY-40C/2A	過電壓繼電器	>0.9	AC：48V、110V、220V	40V~440V
  JY-40UC/1A	低電壓繼電器	<1.15	AC：48V、110V、220V	1V~240V
  JY-40UC/2A	低電壓繼電器	<1.15	AC：48V、110V、220V	40V~440V
  JY-40A/1B	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~240V
  JY-40A/2B	過電壓繼電器	>0.9	AC：48V、110V、220V	40V~440V
  JY-40UA/1B	低電壓繼電器	<1.15	AC：48V、110V、220V	1V~240V
  JY-40UA/2B	低電壓繼電器	<1.15	AC：48V、110V、220V	40V~440V
  JY-40C/1B	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~240V
  JY-40C/2B	過電壓繼電器	>0.9	AC：48V、110V、220V	40V~440V
  JY-40UC/1B	低電壓繼電器	<1.15	AC：48V、110V、220V	1V~240V
  JY-40UC/2B	低電壓繼電器	<1.15	AC：48V、110V、220V	40V~440V
  JY-40A/1C	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~240V
  JY-40A/2C	過電壓繼電器	>0.9	AC：48V、110V、220V	40V~440V
  JY-40UA/1C	低電壓繼電器	<1.15	AC：48V、110V、220V	1V~240V
  JY-40UA/2C	低電壓繼電器	<1.15	AC：48V、110V、220V	40V~440V
  JY-40C/1C	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~240V
  JY-40C/2C	過電壓繼電器	>0.9	AC：48V、110V、220V	40V~440V
  JY-40UC/1C	低電壓繼電器	<1.15	AC：48V、110V、220V	1V~240V
  JY-40UC/2C	低電壓繼電器	<1.15	AC：48V、110V、220V	40V~440V
  JY-40C/1D	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~240V
  JY-40C/2D	過電壓繼電器	>0.9	AC：48V、110V、220V	40V~440V
  JY-40UC/1D	低電壓繼電器	<1.15	AC：48V、110V、220V	1V~240V
  JY-40UC/2D	低電壓繼電器	<1.15	AC：48V、110V、220V	40V~440V
  JY-40C/1E	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~240V
  JY-40C/2E	過電壓繼電器	>0.9	AC：48V、110V、220V	40V~440V
  JY-40UC/1E	低電壓繼電器	<1.15	AC：48V、110V、220V	1V~240V
  JY-40UC/2E	低電壓繼電器	<1.15	AC：48V、110V、220V	40V~440V
  JY-40B/1A	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~240V
  JY-40B/2A	過電壓繼電器	>0.9	AC：48V、110V、220V	40V~440V
  JY-40UB/1A	低電壓繼電器	<1.15	AC：48V、110V、220V	1V~240V
  JY-40UB/2A	低電壓繼電器	<1.15	AC：48V、110V、220V	40V~440V
  JY-40B/1B	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~240V
  JY-40B/2B	過電壓繼電器	>0.9	AC：48V、110V、220V	40V~440V
  JY-40UB/1B	低電壓繼電器	<1.15	AC：48V、110V、220V	1V~240V
  JY-40UB/2B	低電壓繼電器	<1.15	AC：48V、110V、220V	40V~440V
  JY-40B/1C	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~240V
  JY-40B/2C	過電壓繼電器	>0.9	AC：48V、110V、220V	40V~440V
  JY-40UB/1C	低電壓繼電器	<1.15	AC：48V、110V、220V	1V~240V
  JY-40UB/2C	低電壓繼電器	<1.15	AC：48V、110V、220V	40V~440V
  JY-40B/1D	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~240V
  JY-40B/2D	過電壓繼電器	>0.9	AC：48V、110V、220V	40V~440V
  JY-40UB/1D	低電壓繼電器	<1.15	AC：48V、110V、220V	1V~240V
  JY-40UB/2D	低電壓繼電器	<1.15	AC：48V、110V、220V	40V~440V
  JY-40B/1E	過電壓繼電器	>0.9	AC：48V、110V、220V	1V~240V
  JY-40B/2E	過電壓繼電器	>0.9	AC：48V、110V、220V	40V~440V
  JY-40UB/1E	低電壓繼電器	<1.15	AC：48V、110V、220V	1V~240V
  JY-40UB/2E	低電壓繼電器	<1.15	AC：48V、110V、220V	40V~440V

  接線圖



  JY-40C/2D技術參數

  額定參數
  額定電壓	AC48V、110V、220V
  過電壓返回系數	>0.9
  低電壓返回系數	<1.15
  過電壓動作時間	≤40ms
  低電壓動作時間	<40ms
  整定誤差	<3%
  動作值一致性	<1%
  功耗	<5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點









  導軌安裝結構



  JY-40C/2D凸出式固定結構



  JY-40C/2D凸出式插拔結構



  JY-40C/2D嵌入式插拔結構
