• 概述

  ZJ3-3C/80中間繼電器屬于快速中間繼電器，用于電力系統二次回路繼電保護和自動控制線路中，作為增加保護和控制觸點數量和觸點容量。

  ZJ3-3C/80觸點形式及額定電壓

  型號	觸點形式	額定工作電壓	額定工作電流
  ZJ3-1C/80中間繼電器	8常開	AC/DC：24V、48V、110V、220V	0.25A、0.5A、1A、2A、4A
  ZJ3-1C/44中間繼電器	4常開4常閉	AC/DC：24V、48V、110V、220V	0.25A、0.5A、1A、2A、4A
  ZJ3-1C/62中間繼電器	6常開2常閉	AC/DC：24V、48V、110V、220V	0.25A、0.5A、1A、2A、4A
  ZJ3-2C/80中間繼電器	8常開	AC/DC：24V、48V、110V、220V	0.25A、0.5A、1A、2A、4A
  ZJ3-3C/80中間繼電器	8常開	AC/DC：24V、48V、110V、220V	0.25A、0.5A、1A、2A、4A
  ZJ3-4C/80中間繼電器	8常開	AC/DC：24V、48V、110V、220V	0.25A、0.5A、1A、2A、4A

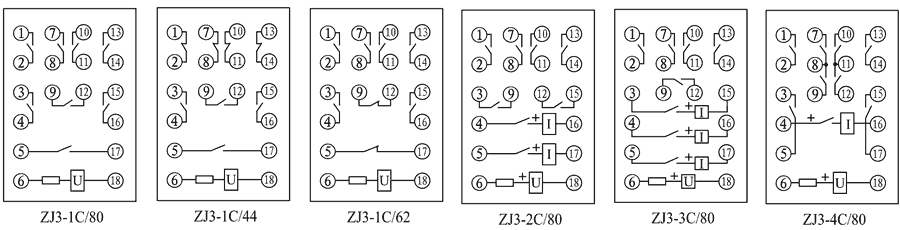

  接線圖



  ZJ3-3C/80技術參數

  額定參數
  額定工作電壓	AC/DC：24V、48V、110V、220V
  額定工作電流	0.25A、0.5A、1A、2A、4A
  額定保持電流	0.25A、0.5A、1A、2A、4A
  返回值	>5%
  動作時間	<7ms
  功耗	<5W
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  主要特點









  導軌安裝結構



  ZJ3-3C/80凸出式固定結構



  ZJ3-3C/80凸出式插拔結構



  ZJ3-3C/80嵌入式插拔結構
