• 概述

  JDP-1110雙位置繼電器主要適用于各種保護裝置中，具有磁保持功能，以實現機械閉鎖，并有位置提示。JDP-1110采用進口雙位置繼電器組成，不需要任何的機械調整，安全可靠，其額定電壓為交直流通用分為有48V、110V、220V可選，直流型動作值≤75%，交流型動作值≤80%。

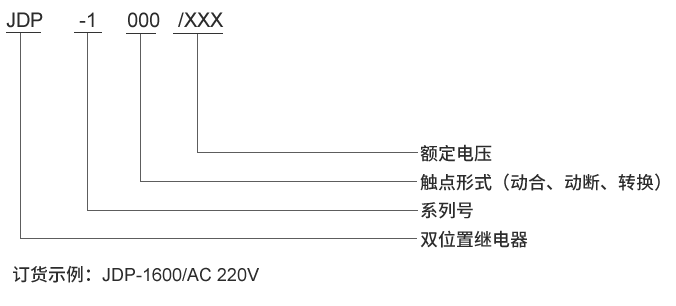

  型號及含義



  企業實拍



  JDP-1110技術參數

  額定參數
  額定電壓	48V、110V、220V（AC/DC）
  直流動作電壓值	≤75%額定值
  交流動作電壓值	≤80%額定值
  動作時間	≤30ms
  功耗	≤2W
  安裝方式及接線
  安裝結構	導軌安裝
  接線方式	端子排接線
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

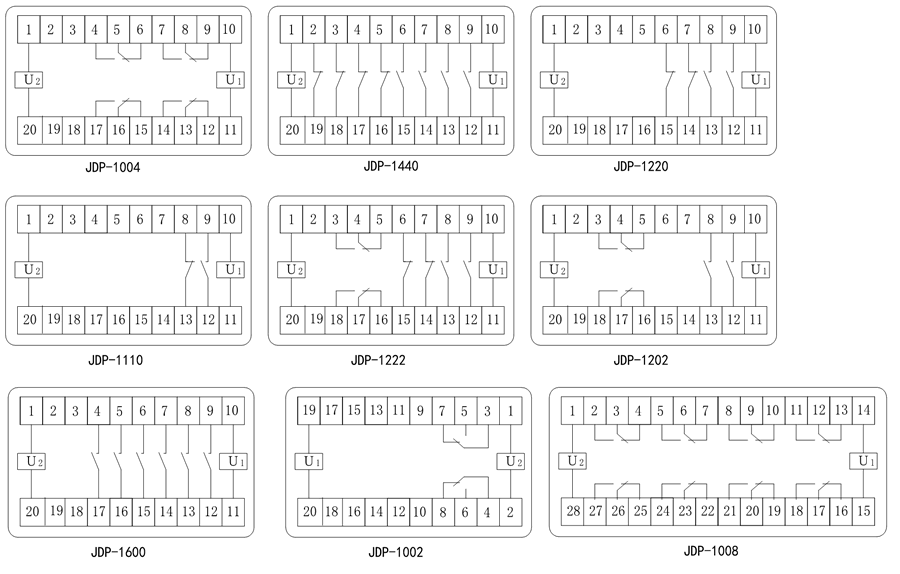

  JDP-1110接線圖



  JDP-1110整定范圍及返回系數

  型號	觸點形式	動作時間	線圈電壓
  JDP-1004	4轉換	≤30ms	AC/DC：48V、110V、220V
  JDP-1440	4常開4常閉	≤30ms	AC/DC：48V、110V、220V
  JDP-1220	2常開2常閉	≤30ms	AC/DC：48V、110V、220V
  JDP-1110	1常開1常閉	≤30ms	AC/DC：48V、110V、220V
  JDP-1222	2常開2常閉2轉換	≤30ms	AC/DC：48V、110V、220V
  JDP-1202	2常開2轉換	≤30ms	AC/DC：48V、110V、220V
  JDP-1600	6常開	≤30ms	AC/DC：48V、110V、220V
  JDP-1002	2轉換	≤30ms	AC/DC：48V、110V、220V
  JDP-1008	8轉換	≤30ms	AC/DC：48V、110V、220V
